ARES Kudo의 주요 신규 CAD 기능
ARES Kudo는 사용자가 어디에서 작업하든지 활용할 수 있는 클라우드 기반 CAD 솔루션입니다.
ARES Kudo는 인터넷 브라우저 안에서 직접 실행되므로, 언제 어디서나 어떤 기기에서든 DWG 형식의 2D 도면을 생성·수정·주석 처리할 수 있고, 3D 파일을 시각화하는 것도 가능합니다. 이제 이러한 편의성은 사용자의 작업 흐름에 실시간으로 맞춰 변화하는 해치 리본, 새롭게 도입된 PDF로 인쇄 워크플로우, 그리고 Trinity 블록 라이브러리에서 온라인 블록 라이브러리의 블록을 직접 편집할 수 있는 기능으로 한층 강화되었습니다.

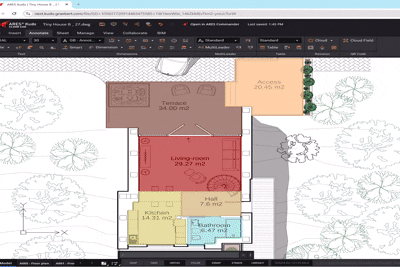

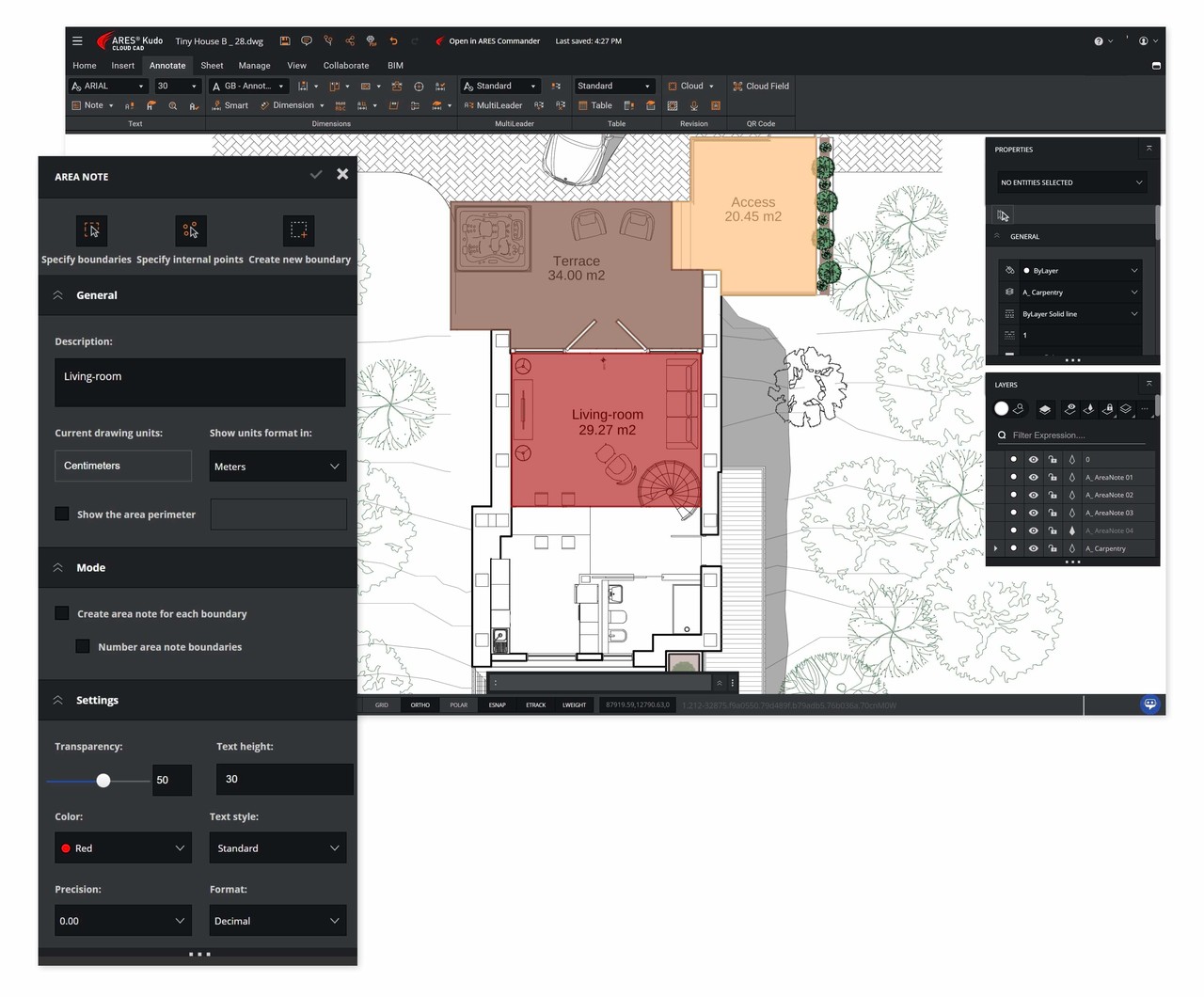

AREANOTE는 사용자가 도면에서 면적을 빠르게 계산하고, 그 결과를 시각적으로 표현할 수 있도록 설계된 주석(Annotation) 도구입니다.
영역을 선택하면(영역 내부를 클릭하거나 경계를 지정하는 방식으로) 이 명령은 자동으로 다음 작업을 수행합니다.
자주 사무실 밖에서 업무를 보는 전문가들에게 ARES Kudo는 웹 브라우저 안에서 도면을 직접 조회하고 편집할 수 있게 해 주는 최고의 동반자입니다. 카페에서 현장 배치도를 검토하든, 고객사를 방문해 실내 공간 치수를 확인하든, ARES Kudo를 사용하면 팀에서 작성한 도면을 실시간으로 열어 함께 작업할 수 있습니다.
새로운 Area Note 기능은 CAD에 익숙하지 않은 사용자라도 색상을 활용해 면적을 쉽게 계산하고 표현할 수 있도록 도와줍니다.
이 기능은 ARES Commander와 ARES Kudo Professional에 포함되어 있으며, Trinity 구성을 사용할 경우 ARES Touch에서도 제공됩니다.

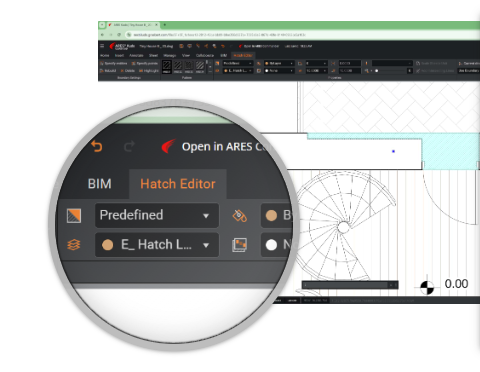

ARES Kudo는 사용자 작업에 따라 자동으로 변하는 동적 인터페이스인 첫 번째 컨텍스트 리본을 도입하여, 현재 수행 중인 작업과 관련된 도구만 리본에 직접 표시해 줍니다.

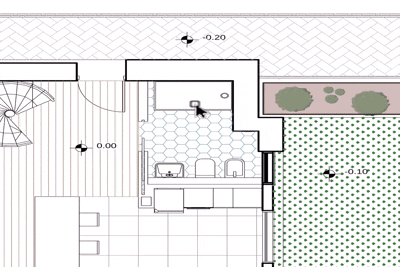

이번 구현으로 도면 작업에서 가장 자주 사용되는 기능 중 하나인 해치와 관련된 워크플로우가 한층 더 간소화되었습니다. 이제 해치를 생성하거나 선택하면 해치 전용 도구가 자동으로 나타나기 때문에, 메뉴를 이리저리 찾아다니는 불필요한 작업이 사라집니다.
해치 컨텍스트 리본은 해치를 새로 만드는 작업과 편집하는 작업, 두 가지 워크플로우를 지원합니다. 필 해치 유형을 지원하며, 이 모두가 공통된 해치 생성 컨텍스트 리본을 사용합니다. 리본은 경계 설정, 패턴, 속성, 패턴 시작점, 모드, 배치, 닫기와 같은 패널로 구성되며, 사용 중인 해치 종류에 따라 각 패널의 세부 옵션이 자동으로 조정됩니다.
ARES Kudo Professional에 새로 추가되었으며 ARES Commander에서도 사용 가능합니다.

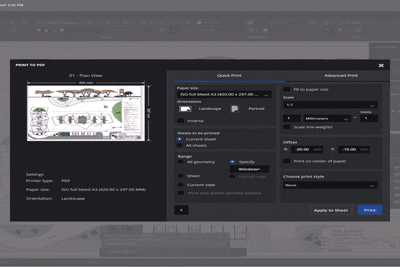

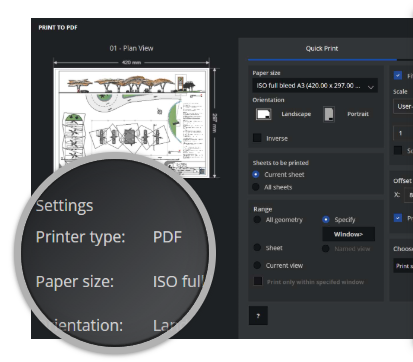

ARES Kudo는 PDF 출력이 가능한 새로운 인쇄 워크플로우를 도입하여, 웹 브라우저만으로도 고품질 도면 출력을 직관적이고 현대적인 방식으로 생성할 수 있게 해 줍니다. 이 새로운 인쇄 환경은 숙련된 CAD 사용자뿐 아니라 초보자에게도 매우 직관적으로 사용할 수 있습니다.
또한 ARES Kudo는 이제 AutoCAD나 ARES Commander에서 미리 설정해 둔 인쇄 스타일을 재사용할 수 있도록 *.ctb 및 *.stb 파일을 지원하며, 기본값·단색·그레이스케일과 같이 자주 쓰이는 인쇄 스타일 일부를 사전 탑재하고 있습니다. 인쇄 스타일을 활용하면 선 두께, 색상, 스크리닝과 같은 요소를 통일하여 프로젝트 도면의 표현을 일관되게 맞출 수 있습니다.
강화된 PRINT 명령을 사용하면 용지 크기, 방향, 축척, 단위, 인쇄 범위, 오프셋, 중앙 정렬, 인쇄 스타일 등을 세밀하게 제어하여 PDF를 출력할 수 있습니다.
ARES Kudo Professional에 새로 추가된 기능이며 ARES Commander에서도 사용할 수 있습니다.

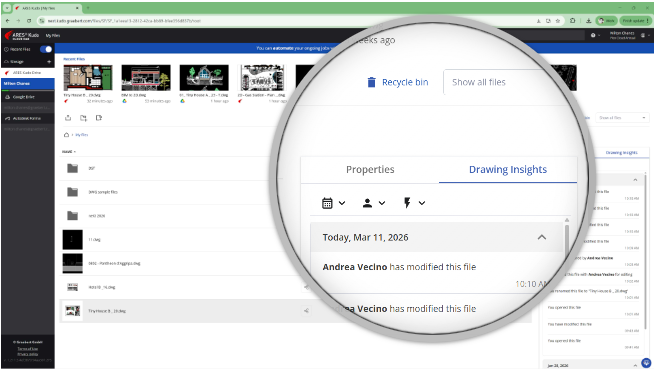

ARES Kudo는 Drawing Insights 기능을 도입하여, 사용자와 협업자가 공유 파일에서 수행한 작업을 명확하게 파악할 수 있도록 합니다.
Drawing Insights는 파일 단위의 상세한 활동 내역을 기록함으로써, 시간이 지나면서 파일이 어떻게 접근되고 변경되었는지 팀이 쉽게 파악할 수 있게 해 투명성과 책임성을 높여 줍니다. 이 기능은 파일 열기, 이름 변경, 공유와 같은 주요 이벤트를 기록하고, 사용자 관점에서 이해하기 쉬운 방식으로 표시합니다. 활동 메시지는 해당 작업을 사용자가 했는지, 협업자가 했는지에 따라 구분되어 표시됩니다. 이 정보는 파일 메타데이터에 통합되며 전용 활동(Activity) 탭 또는 패널에서 확인할 수 있어, 다수의 사용자가 함께 작업할 때 협업 상황을 직관적으로 추적하고 혼선을 줄여 줍니다.
이 기능은 ARES Kudo Professional에서만 제공됩니다.

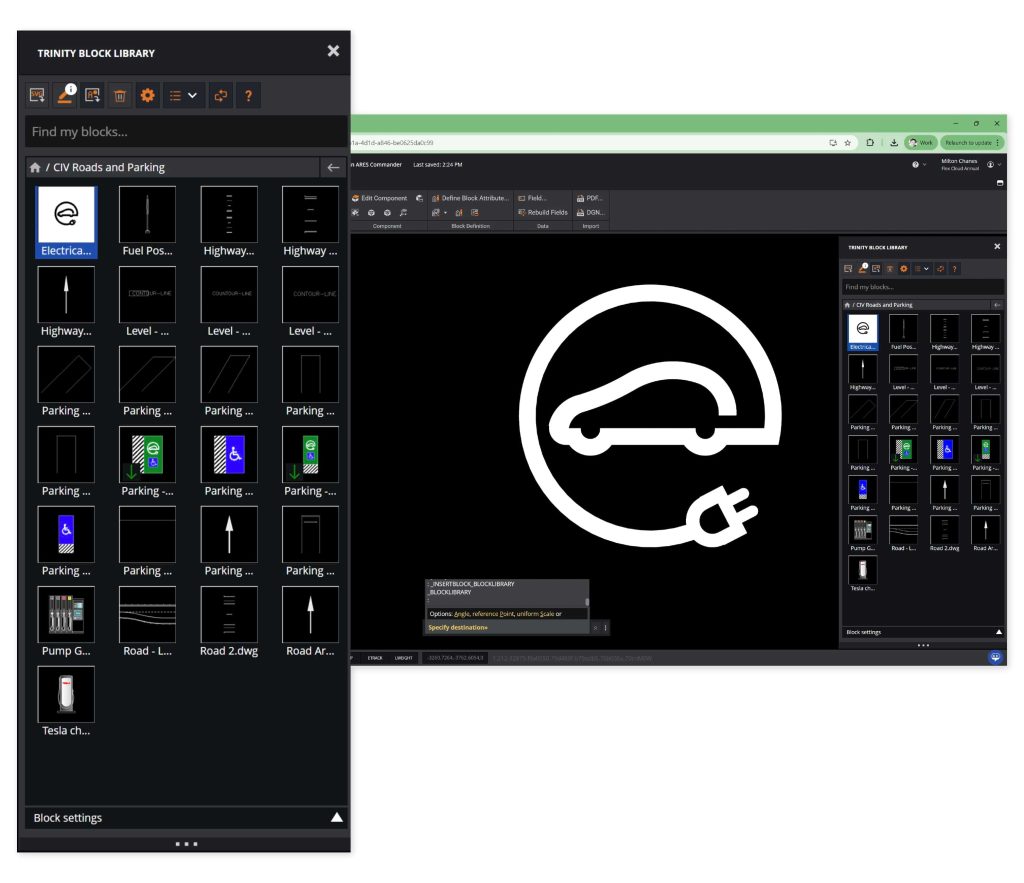

이제 ARES Kudo는 Edit_Block을 지원하여 사용자가 Trinity 블록 라이브러리에서 블록을 직접 편집할 수 있게 함으로써, 블록 관리 작업을 더 빠르고 직관적으로 수행할 수 있습니다.
블록은 Trinity 블록 라이브러리 팔레트의 Edit 버튼과 리소스 페이지의 컨텍스트 메뉴에 있는 Edit 옵션, 이렇게 두 가지 진입 지점에서 편집할 수 있어, 사용자가 어느 위치에서 블록 라이브러리를 관리하든 동일한 방식으로 접근할 수 있습니다. 사용자는 개별 블록 정의만 편집할 수도 있고, 블록의 소스 도면 파일 자체를 편집할 수도 있습니다. 블록 정의를 편집하는 경우 ARES Kudo는 소스 도면을 자동으로 열고 블록 편집기를 실행한 뒤, 변경 내용을 저장하고 편집기를 닫으면 라이브러리의 해당 블록을 자동으로 업데이트합니다. 소스 도면 파일을 편집할 때는 블록 정의를 수정·추가·삭제할 수 있으며, 도면을 저장하고 닫으면 이러한 변경 사항이 블록 라이브러리에 반영됩니다.
권한 처리, 소스 도면 삭제, 읽기 전용 접근 등의 상황에 대비한 적절한 보호 장치가 마련되어 있고, 각 상황마다 명확한 안내 메시지가 제공되어 사용자가 쉽게 대응할 수 있습니다. 이러한 개선 사항은 블록 편집 작업 흐름을 단순화하고 불필요한 화면 전환을 줄이며, Trinity 블록 라이브러리 전반에서 블록 변경 사항이 안정적으로 동기화되도록 보장해 재사용 가능한 콘텐츠를 다룰 때 생산성과 일관성을 높여 줍니다.
ARES Kudo Professional에 새로 추가된 기능이며 Trinity 구성의 ARES Commander에서도 사용 가능합니다.
최신 업데이트에는 사용자 경험을 최적화하기 위한 상당한 성능 향상과 안정성 개선이 포함되어 있습니다.
ARES Commander와 ARES Kudo의 주요 새 기능
ARES Commander와 ARES Kudo에서 ARES AI Assist(A3)에게 자연어 한 번으로 도형(엔티티)을 선택하고 수정하도록 요청할 수 있습니다.
또한 ARES Commander에서 도면 자동화(Drawings Automation) 작업에 직접 접근하면, BIM 모델에서 2D 도면이나 PDF를 생성하거나, 데이터 추출, DWG 비교, DGN 파일을 DWG로 변환하는 작업을 모두 자동으로 수행할 수 있습니다.
ARES Commander와 ARES Kudo의 ARES AI Assist(A3)에 대한 최신 개선 사항은 OpenAI 기술을 기반으로 하며, ARES 사용자를 돕기 위해 특별히 훈련된 CAD 전문 인공지능의 기능을 확장합니다.
최근 개선 사항에는 하나의 프롬프트로 개체를 선택하고 수정할 수 있는 기능이 포함되었습니다. 현재 A3에서 지원하는 수정 작업에는 다음과 같습니다:
✔ 레이어 생성, 수정 및 삭제
✔ 스케일
✔ 이동
✔ 해치
✔ 회전
✔ 스트레치
✔ 복사
✔ 블록 생성
✔ 삭제
✔ 등등.. 수정 작업 기능들을 계속 추가될 것입니다....
또한 A3는 사용자가 개체 유형과 점 좌표 또는 길이를 지정하면 직선, 다중선, 사각형, 원과 같은 단순 개체를 생성할 수 있게 되었지만, 이런 프롬프트를 작성하는 데에는 키보드 단축키와 마우스를 사용하는 전통적인 방법보다 시간이 더 걸릴 수 있다.
이 기능은 ARES Kudo Professional에서 새롭게 추가되었으며, Trinity 구성의 ARES Commander에서도 사용 가능합니다.
