ARES Commander & Undet 애드온 통합 기능 및 특장점

1. ARES Commander 2026용 Undet: “ARES Commander CAD 소프트웨어와 Undet 애드온 최고의 포인트 클라우드 툴셋” 결합

ARES Commander 2026 버전과 Undet 애드온의 통합은 CAD 작업과 포인트 클라우드(point cloud) 기반 현실 데이터(reality capture)의 융합을 한 차원 높인 솔루션입니다.

강력한 Undet 추가 도구와 ARES Commander CAD의 간편함을 결합하여, 정밀한 준공 포인트 클라우드 데이터를 기반으로 2D 도면을 빠르고 쉽게 생성할 수 있는 직관적인 워크플로를 제공합니다.

Undet Suite는 강력한 ARES Commander CAD 소프트웨어와 Undet 애드온 최고의 포인트 클라우드 툴셋이라는 두 가지 장점을 모두 결합했습니다.

Undet Suite 2026의 새로운 기능 동영상 바로가기(자막-한국어 설정)

1) 주요 특징

2) 목적

• 복잡한 건물 또는 구조물 리모델링 / 복원 시, 실제 상태를 스캔한 포인트 클라우드를 기반으로 정확한 2D/3D 도면을 제작해야 할 때
• 현장 측량(Surveying), 실내/실외 스캐닝 데이터를 기반으로 평면도/단면/입면도 등의 도면을 빠르고 정확하게 생성해야 할 때
• BIM, 건축/엔지니어링/시공( Architectural / Engineering / Construction ) 프로젝트에서 현실 캡처 데이터를 CAD 설계로 통합해야 할 때

ARES Commander용 Undet 제품군은 다양한 용도와 수준의 사용자/프로젝트 요구에 맞춘 여러 구성으로 제공되며, 주요 제품/모듈의 구성과 특징은 다음과 같습니다.

3) 제품 구성 및 용도

4) 제품 차별화 포인트

• 모듈화: 필요한 기능만 선택해서 사용 가능하므로 비용과 학습 부담을 조절 가능
• 자동화 및 스크립트: 반복되는 작업들을 수동으로 하지 않고 빠르게 처리하는 스크립트 제공
• 뷰/색상 렌더링 옵션 다양성: 단순 RGB 뿐 아니라 강도(intensity), 높이(z), 스캔 원(point cloud scan station) 구분, 투명도(transparency) 등 다양한 방식으로 포인트 클라우드 시각화 가능
• 파일 형식 및 워크플로우 통합성: DWG 중심 CAD 환경 + 다양한 포인트 클라우드 형식(import/export) 지원

2. ARES Commander용 Undet

ARES Commander는 사용자가 2D 및 3D DWG 도면을 생성하고 수정할 수 있는 CAD 소프트웨어입니다. 독특하고 스마트한 생산성 도구를 갖춘 이 소프트웨어는 AutoCAD와 같은 유명 CAD 소프트웨어의 다양한 기능을 대폭 할인된 가격으로 제공합니다.

Undet은 사용자가 포인트 클라우드 데이터를 CAD 소프트웨어에서 3D 모델과 2D 도면으로 빠르고 효율적으로 변환할 수 있도록 하는 소프트웨어 플러그인을 개발합니다. 레이저 스캐닝 전문 기업 "Terra Modus" 에서 개발한 사용하기 쉬운 솔루션은 이전보다 훨씬 빠르고 정확하게 결과물을 제작할 수 있도록 하는 혁신적인 도구 모음을 제공합니다.

3D 및 BIM 모델 제작에 포인트 클라우드를 사용하는 것이 점점 더 보편화되고 있음에도 불구하고, 대부분의 Undet 사용자는 데이터에서 2D 도면만 제작합니다. 평면도, 입면도 등 여러 작업과 건물 유형(단순 건물, 문화재)에 2D 표현이 더 효과적이고 효율적인 선택이기 때문입니다.

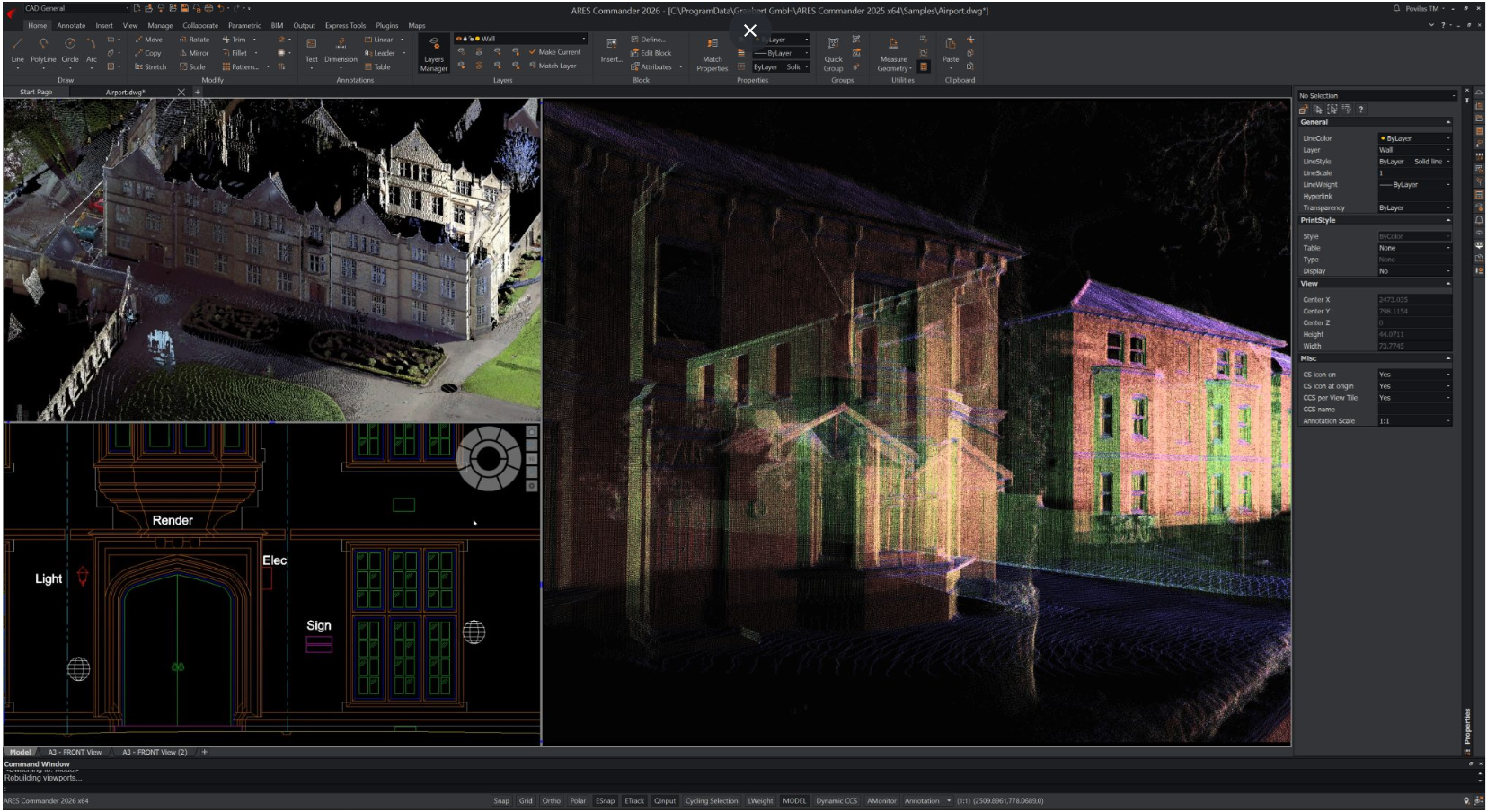

(그림) 02_Undet, 포인트 클라우드를 2D 도면으로 변환하는 전문 소프트웨어 ARES Commander

Graebert 와 함께 개발한 Undet의 새로운 포인트 클라우드-CAD 솔루션은 이러한 프로젝트를 진행 중이고 포인트 클라우드 데이터에서 2D 결과물을 만드는 사용하기 쉽고 비용 효율적인 방법을 원하는 CAD 사용자에게 이상적인 솔루션입니다.

2D 결과물을 처음 만드는 분들을 위해, 단계별로 이해하기 쉬운 방식으로 안내해 줄 뿐만 아니라, 많은 단계가 이미 자동으로 수행된 특정 작업을 위한 도면 템플릿과 전문 작업 공간이 추가되었습니다.

또한 문이나 창문과 같은 객체를 삽입하고 주석을 달 수 있는 다양한 전문 도구도 개발했습니다.

이 플러그인을 포함한 모든 Undet 플러그인에는 Undet Browser가 포함되어 있어 클릭 한 번으로 포인트 클라우드와 파노라마 이미지의 위치를 동기화하여 포인트 클라우드를 그 어느 때보다 빠르게 파악할 수 있습니다.

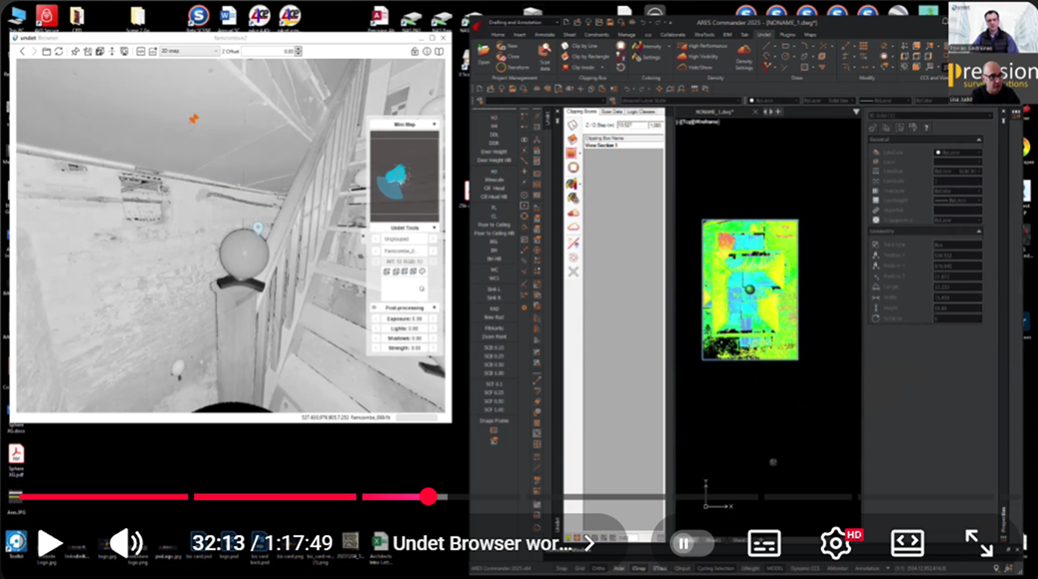

포인트 클라우드 가져오기 및 처리를 위한 ARES Commander 동영상 바로가기(자막-한국어 설정)

3. UNDET 필수 기능

ARES Commander 환경에서 Undet 포인트 클라우드 플러그인의 필수 기능들은 다음과 같습니다.

1) 포인트 클라우드 파일 임포트 및 다양한 형식 지원

• *.E57 / *.LAS / *.LAZ / *.PTX / *.ZFS / *.FLS 등 주요 스캐너 및 드론 데이터 형식
• ASCII, TXT 같은 커스텀 포맷에서도 X,Y,Z / 색상 또는 intensity 정보 포함 가능해야 함

2) 클리핑 슬라이스(Clipping / Slicing) 기능

• 포인트 클라우드를 임의의 평면(plane) 또는 볼륨(box)으로 슬라이스하여 잘라보기
• 클리핑 박스(clipping box)의 오프셋(offset) 조정 가능

3) 뷰(View) 및 UCS (User Coordinate System) 조정 기능

• 사용자 정의 평면/객체/라인을 기준으로 UCS 설정
• 뷰 변경(rotate, align) 및 동기화(view sync)

4) 자동/반자동 벽 체인 그리기 (Wall Chains / Wall Tracing)

• 3-포인트 방식(three-point wall) 등으로 연속된 벽을 빠르게 생성할 수 있는 기능

5) 동적 블록(Dynamic Blocks) 및 주석(Annotations)

• 문, 창문, 오프닝, 리세스(recess), 필라스터(pilaster) 등의 블록을 마우스 클릭 몇 번으로 삽입 가능한 스크립트
• 높이 주석(height levels), 문/창머리/창밑 높이 등 자동 주석

6) 2D 평면도 추출(Linework extraction)

• 슬라이스 또는 클립된 포인트 클라우드 단면에서 선(line) / 폴리라인(polyline) 추출
• 자동 멀티라인(auto-multi line) 기능으로 단순화 + 정확성 확보

7) 지형/메쉬 및 단면/등고선 추출

• 바닥면(ground surface) 메쉬 추출 기능
• 홀(hole) 닫기, 돌기(spikes) 제거, 에지(edges) 정리
• 섹션(section) 생성, 등고선(contour) 추출 가능성

8) 뷰어/시각화 기능

• 다양한 색상 렌더링 모드(RGB, intensity, 높이, 스캔 스테이션, 평면 reference 등)
• 투명도 조정
• 포인트 클라우드 밀도(density)를 인디케이터로 빠르게 파악

9) 성능 최적화

• 대량의 포인트 클라우드 데이터(수백 ~ 수천 스테이션)도 버벅임 없이 처리 가능
• 메모리 관리, GPU/CPU 활용, 로딩/줌/팬핑(zoom/pan) 속도

10) 호환성과 파일 관리 기능

• DWG에서 직접 작업 ↔ 저장
• 스캔 파일 / 스테이션 그룹화, 뷰 섹션(view section) 관리
• 프로젝트별로 클립/슬라이스/뷰 영역 저장 및 불러오기

4. 포인트 클라우드 기반 평면도 생성을 위한 특수 Undet 도구 고급 기능

강력한 Undet 플러그인 도구와 ARES Commander CAD의 간편함을 결합하여 정확한 실제 시공 포인트 클라우드 데이터를 기반으로 2D 도면을 빠르고 쉽게 생성할 수 있는 직관적인 워크플로를 제공합니다.

평면도(floor plan)를 포인트 클라우드에서 정확하게 그리고 빠르게 생성하기 위한 고급 기능들은 다음과 같습니다.

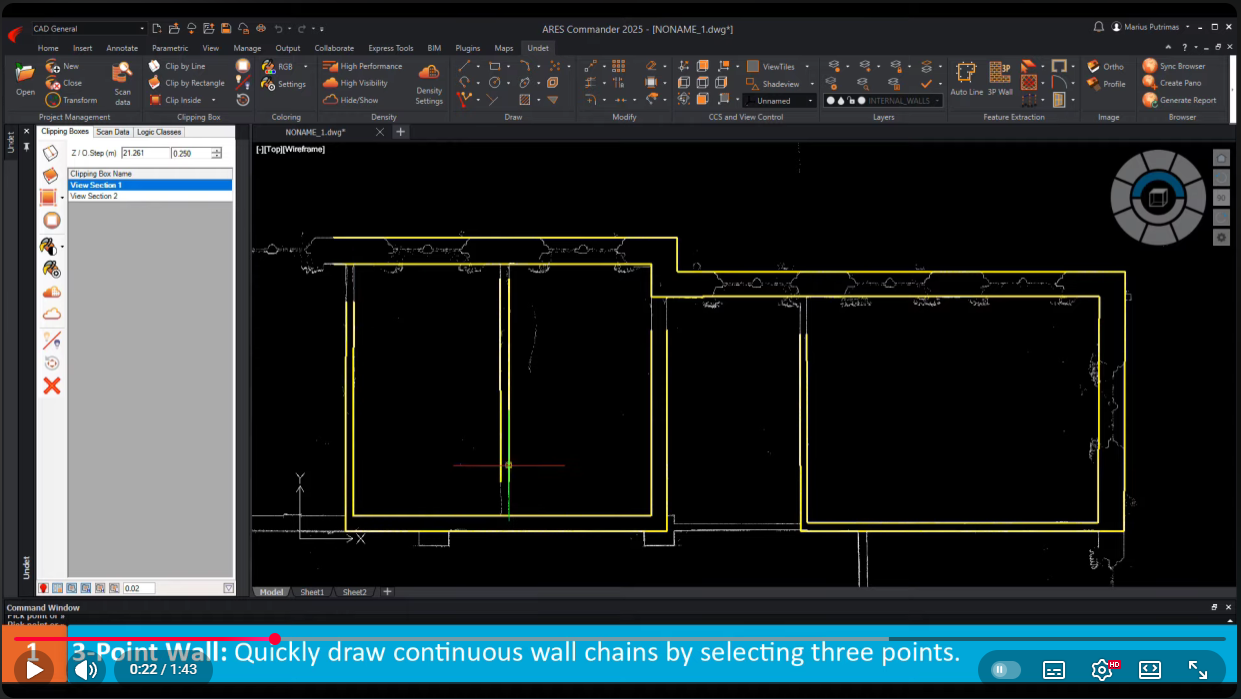

(그림) 03_자동 벽 체인(Continuous Wall Chain) 생성

3D 스캔 데이터에서 2D 도면을 생성하는 ARES Commander 동영상 바로가기 - 고급 기능 및 워크플로우 개선(자막-한국어 설정)

📌 고급 기능 및 워크플로우 개선

• 자동 벽 체인(Continuous Wall Chain) 생성
  연속된 벽을 3-포인트 방식(three-point wall)으로 빠르게 그릴 수 있어, 복잡한 벽 구조도 수작업보다 훨씬 빠르게 처리 가능
• 슬라이스 볼륨(slice volume) 조정 가능한 절단면
  평면도를 만들기 전에 포인트 클라우드를 어느 두께(slice depth)로 잘라낼지 설정 가능 → 잡음(noise)이나 불필요한 데이터 제외, 평면도 형태의 도형 생성 품질 향상
• 클리핑 박스(offset) 컨트롤
  클리핑 박스의 경계(클립면)를 약간 오프셋 조정함으로써 잘라낸 단면(slice)의 가장자리 왜곡이나 과도한 포인트 클라우드 노이즈 제거 가능
• 평면 위주 색상 렌더링 및 기준 평면(reference plane) 설정
  도면 제작 시 기준 평면을 기준으로 높이(z) 또는 색상 변화에 따라 시각적으로 구분되는 모드 활성화 → 벽 위치, 천장, 바닥, 창틀 등 요소 식별 용이
• 자동 라인 및 폴리라인 추출 (Auto-Multi Line Tool)
  슬라이스된 포인트 클라우드에서 2D 라인워크(linework)를 한 번의 클릭 또는 간단한 조작으로 추출 → 평면도의 벽, 문, 창문의 윤곽선 그리기 속도 및 정확도 상승
• 정확한 배치와 주석(block) 삽입
  창문/문/오프닝(opening) 등 동적 블록 자동 삽입 기능 + 높이 레벨 주석(level blocks) 자동화로 평면도에서 측정 없이도 주석 달기 가능
• 뷰, UCS 정렬 도구
  도면 평면도를 처음부터 올바른 평면‧방향으로 설정 가능: 포인트 클라우드 또는 객체/라인을 기준으로 UCS 설정 → 투영(projection) 왜곡 최소화

5. Undet Browser를 사용한 평면도에 주석을 달기 위한 특수 기능

Undet Browser 의 고유한 기능을 포함하여 Undet 도구를 사용하여 평면도 주석 작성 워크플로우를 가속화하고 개선하는 특수 기능을 제공합니다.

평면도 주석(annotation) 작성 과정은 현장 정보, 높이, 문/창 위치, 기타 구조 요소 등이 많고 수작업이 많기 때문에 많은 시간이 소비됩니다. Undet Browser와 Undet 도구는 이 부분을 크게 개선해 줍니다.

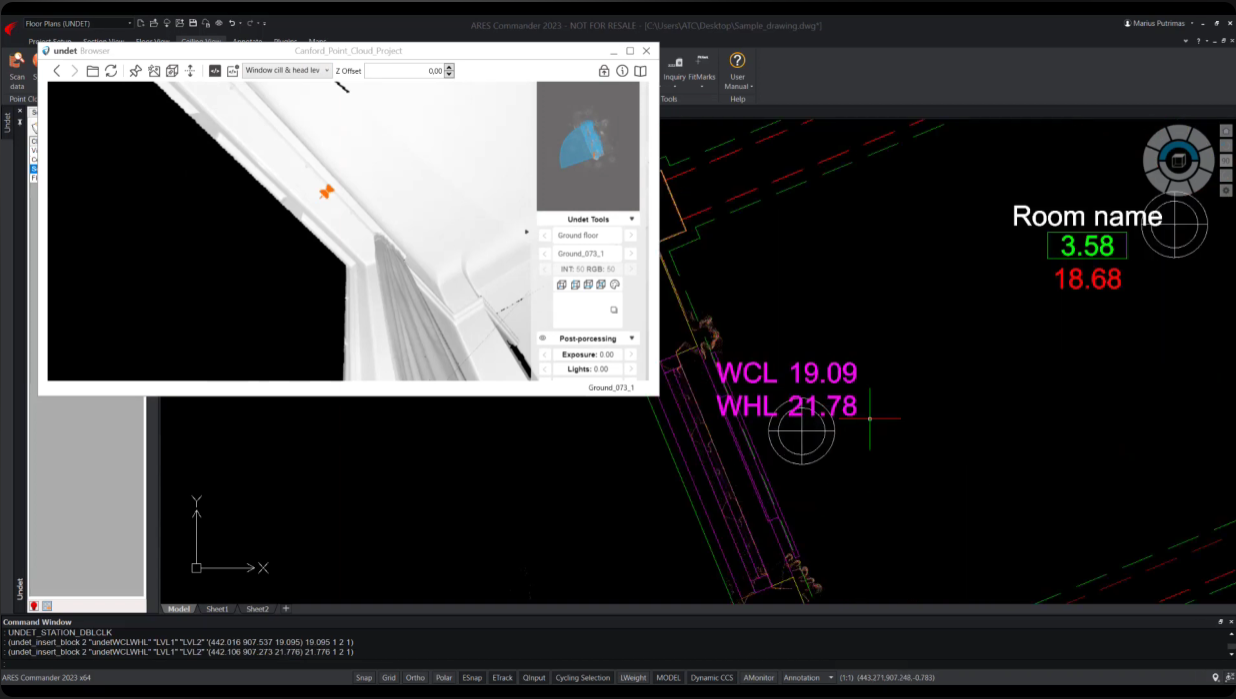

(그림) 04_창틀과 창 헤드 배치

Undet Browser를 사용하여 평면도에 주석 달기 특수 기능 동영상 바로가기(자막-한국어 설정)

📌 특수/고유 기능 및 워크플로우 이점

• 360° 파노라마 이미지와 주석 자동화
  스캔 스테이션에서 촬영된 360° 파노라마 이미지 활용 → 문, 창 머리(win head)/창 밑(sill), 바닥 높이( floor level), 빔 높이(beam height) 등의 높이 주석을 자동으로 생성 가능. 이미지 클릭만으로 여러 높이 정보를 삽입하는 작업이 가능하여 반복 작업 절약됨
• 뷰 싱크(View Sync)
  포인트 클라우드 슬라이스(slice) 뷰가 불분명할 때 스캔 스테이션(sstation) 가까운 위치의 뷰(View)로 자동 정렬(sync) 가능 → 사용자가 현장 상황처럼 “가까운 촬영 지점(view station)”을 통해 시야 확보 후 도면 주석 삽입 가능
• 주석 블록(Level Blocks / Height Blocks) 자동 생성
  주로 평면도에서 높이 관련 값(문/창/바닥/천장 등)을 필요한 곳에 자동으로 블록 형태로 넣어주는 기능. 수치 측정, 속성(attribute) 편집의 수고 최소화
• 스캔 파일 및 뷰 섹션(view section)의 그룹화 관리
  내부/외부 레벨 스캔 그룹(logical groups)으로 분류하여 주석 작성 시 필요한 뷰만 활성화하거나 비활성화 가능 → 불필요한 정보에 시선 뺏기지 않고 집중 가능
• 심플하고 직관적 인터페이스
  Undet Browser 내에서 주석 추가, 높이 측정, 블록 삽입 등이 최소한의 조작으로 가능하도록 설계됨 → 마우스 클릭 몇 번으로 주석 완료 가능

6. 빠른 작업을 지원하는 Undet

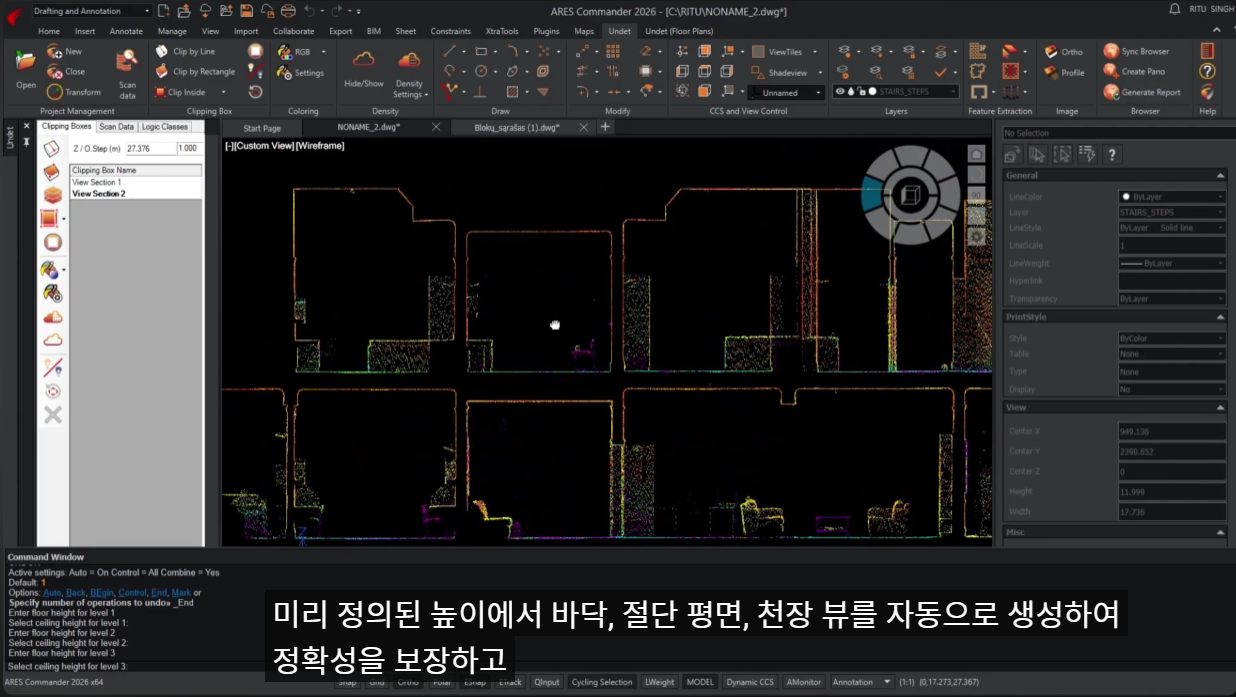

(그림) 05_새로운 기능 ARES Commander 2026용 Undet

Undet Suite 2026의 새로운 기능 동영상 바로가기(자막-한국어 설정)

• 매우 빠르고 쉬운 포인트 클라우드 슬라이싱
  슬라이스 볼륨(slice volume) 조정 도구를 사용해 원하는 두께로 포인트 클라우드를 잘라내는 작업이 매우 간단하고 직관적입니다.

• 새로운 사용자 인터페이스(UI)로 워크플로우 속도 극대화
  기존 워크스페이스 방식 대신 탭 기반 UI 도입으로 화면 전환이 빨라졌고, 평면도 그리기에 집중할 수 있게 설계되었습니다.
• NEW 3-Point Wall 도구
  세 개의 포인트를 선택하여 연속 벽 체인을 빠르게 그릴 수 있어서 복잡한 벽 구조를 신속하게 도면화할 수 있습니다.
• 클리핑 박스(offset) 제어
  슬라이스 경계를 보다 정확하고 유연하게 조정할 수 있어, 불필요한 포인트 제거와 면(edge) 정리 등에 유리합니다.
• 문, 창문, 오프닝, 리세스 및 필라스터 등의 동적 블록 삽입 스크립트
  마우스 몇 번의 클릭만으로 문·창문 등의 요소를 자동 삽입 가능하여 반복 작업을 줄이고 실수를 줄입니다.
• 동적 높이 레벨 블록(level blocks)
  별도의 측정 작업이나 속성(attribute) 수동 편집 없이, 도면에 바로 높이 정보를 주석으로 삽입할 수 있습니다.
• Undet Browser를 통한 파노라마 이미지 기반 높이 주석 삽입
  360도 파노라마 이미지에서 문 높이, 빔 높이, 방 높이, 바닥-창틀(sill)-창머리(head) 간 높이 등 다양한 높이 주석을 한 번에 생성할 수 있습니다.
• Auto-Multi Line 도구로 한 번의 클릭으로 2D 선(linework) 추출
  슬라이스된 포인트 클라우드에서 벽 윤곽선 등의 라인이 실제 데이터에 최대한 맞도록 자동으로 추출됩니다.
• 자동 뷰(view) 및 UCS 정렬 도구
  라인, 클립된 포인트 클라우드, 평면 또는 객체 등을 기준으로 뷰 또는 사용자 좌표 시스템(UCS)을 자동 정렬 가능하여 도면 배치 정확도 향상.
• 폴리라인 정렬 도구(polyline aligned tool)
  기준이 되는 라인(reference line)으로부터 수직(perpendicular)인 선을 즉시 생성할 수 있어, 벽체나 구조물 방향 정렬 작업이 빨라집니다.
• 스캔 파일들을 논리적 그룹으로 자동 분류
  내부·외부 레벨 스캔 파일들을 구분하여 관리 가능하여, 무관한 데이터가 시야를 방해하지 않도록 함.
• Orthophoto 이미지 생성 도구
  포인트 클라우드 슬라이스를 빠르게 렌더링하여 정사사진(orthophoto) 이미지로 변환해 도면 배경 또는 참고용으로 활용 가능. 새로운 프로필 이미지(profile image) 도구도 추가됨.
• 지형 메쉬(terrain mesh) 도구 및 후처리 기능
  순수 지면(ground surface) 메쉬 자동 추출 → 추출된 메쉬에 대해 홀(hole) 닫기, 돌기(spikes) 제거, 경계(edges) 정리, 섹션(section) 추출, 등고선(contour line) 생성 등이 가능.

7. 더 나은 성과(outcome)를 지원하는 Undet

• Auto View Sync 기능
  포인트 클라우드 슬라이스(slice) 뷰가 불명확할 때, Undet Browser 내에서 가장 가까운 스캔 스테이션(scan station)의 뷰로 단 한 번 클릭만으로 뷰(view)를 맞출 수 있습니다. 즉, 사용자가 현장 가까이 있는 지점을 통해 시야를 확보하고 판단하기 쉬워집니다.
• 즉시 접근 가능한 포인트 클라우드 뷰어
  3D 현실 데이터(스캔, 드론, 레이저 등)를 현장에서 보는 듯이, 뷰어(viewer)를 통해 빠르게 시각화하고 분석할 수 있어 현장 감각을 유지하며 설계 및 도면 작업 가능
• 기준 평면(reference plane)에 따른 색상 렌더링 모드
  고정 간격(fixed intervals)으로 층별 높이 또는 지오메트리 변화가 색상으로 시각화됨으로써, 평면도 작성 또는 누락된 선/객체 식별이 명확해집니다.
• NEW Logical Classes
  포인트 클라우드 데이터를 논리적 클래스(logical class)로 정리함으로써 데이터 구조가 체계화되고 관리하기 쉬워집니다.
• 프로필 단면 이미지 생성(Profile section image)
  도면(plan view) 상태에서도 뷰(view) 평면을 바꾸거나 투영(projection)을 회전하지 않고도 단면(section) 이미지(profile) 생성이 가능해, 도면 변형 없이 추가 정보를 삽입할 수 있습니다.
• 모델 검사(model inspection) 색상 모드
  모델링 중 실제 포인트 클라우드 시각화(real-time point cloud visualization)를 통해 누락된 디테일이나 오류를 색상 차이로 즉시 확인 가능
• 모델 검사 QC (Quality Control) 보고서 생성
  3D 모델과 포인트 클라우드를 비교하여 QC 리포트가 자동 생성되며, Undet Browser 내에서 360° 스캔 스테이션 이미지 기반으로 결과를 확인할 수 있어 품질 관리에 유리합니다.
• 3D 회전(Orbit rotation) 도구
  회전 중심점(rotation center)을 포인트 클라우드 상의 선택된 점(point)으로 정하여 3D 오비트(orbit) 회전 가능 → 복잡한 구조의 각도 검토 시 유용
• 스마트 스내핑 모드(Smart snapping)
  포인트 클라우드 내 점(point)들에 대해 가장 가까운(nearest), 최고(highest), 최저(lowest) 점 등을 선택해 스내핑 가능. 노이즈(noise) 점이나 불필요한 점에 스내핑되는 오류를 줄이는 기능 포함

8. Undet의 부가 기능 및 호환성

아래는 Undet + ARES Commander 환경에서 제공되는 부가 기능들이며, 특히 파일 형식, 시각화, 성능, 워크플로우 유연성 측면에서의 특장점을 소개합니다.

📌 기타 주요 기능 및 호환성

• 100% DWG 지원
  ARES Commander는 최신 DWG 파일 포맷을 직접 사용하며, 임포트/익스포트 없이 AutoCAD 또는 유사 CAD 프로그램으로 작성된 DWG 도면을 읽고 수정하고 동일한 형식으로 저장할 수 있습니다. 초기 버전부터 최신 버전까지 모든 DWG 지원됨
• 다양한 포인트 클라우드 형식의 임포트
  레이저 스캐너나 드론(drone)에서 생성된 다양한 포맷(예: *.E57, *.FLS, *.RCP/RCS, *.PTX, *.ZFS, *.LAS, *.LAZ, *.PTS, *.PLY, *.DP, *.CLR, *.CL3, *.RSP, ASCII / NEZ / custom ASCII / TXT 등)을 지원하여 현장 데이터 형식 제한 없이 활용 가능
• 다양한 색상 모드(point cloud visualization)
  RGB, intensity, plane, 높이(Z), 스캔 스테이션별, 추가 투명도(transparency) 모드 등 여러 방식으로 데이터 시각화 가능 → 사용자 목적(형상 식별, 누락 요소 탐지, 구조 분석 등)에 따라 선택
• 대용량 데이터에서도 안정적 성능 유지
  수백에서 수천 스캔 스테이션(scan station)이 존재하는 대형 포인트 클라우드 데이터셋도 프로그램이나 하드웨어 성능을 과도하게 저하시키지 않고 작업 가능하도록 최적화됨
• 직관적인 포인트 클라우드 뷰어 통합
  포인트 클라우드가 무엇을 나타내는지 직관적으로 이해할 수 있도록 뷰어가 잘 통합되어 있으며, 시각화 조절(색상, 높이, 강도, 소스 등)과 상호 작용(interaction) 기능이 좋음
• 좌표계(Coordinate System) 관리 기능
  UCS 정렬, 스캔 데이터 정렬, 지리 참조(georeferenced)된 포인트 클라우드의 경우 화면 왜곡(screen glitch) 방지 등 좌표 시스템 조정 기능 포함됨
• 포인트 클라우드 뷰 섹션(View Sections) 도구 상자(toolbox)
  뷰 섹션을 활성화/비활성화, 삭제, 이름 변경, 새로운 Undet 프로젝트로 내보내기(export) 가능하여 프로젝트별로 관리 효율성 향상
• 포인트 클라우드 스케일링(Point Cloud Scaling)
  스캔 데이터의 스케일(scale)이 맞지 않을 때 전체 또는 부분 스케일을 원활하게 조정 가능
• 스캔 스테이션/파일/뷰 섹션의 토글(Toggle)
  활성 뷰 섹션(view section) 내에서 어떤 스캔 파일 또는 뷰를 켜거나 끌지 빠르게 조정 가능. 뷰 내 밀도 가장 높은 스캔 파일(densest scan file)을 지능형 표시(indicator)가 알려주는 기능 포함

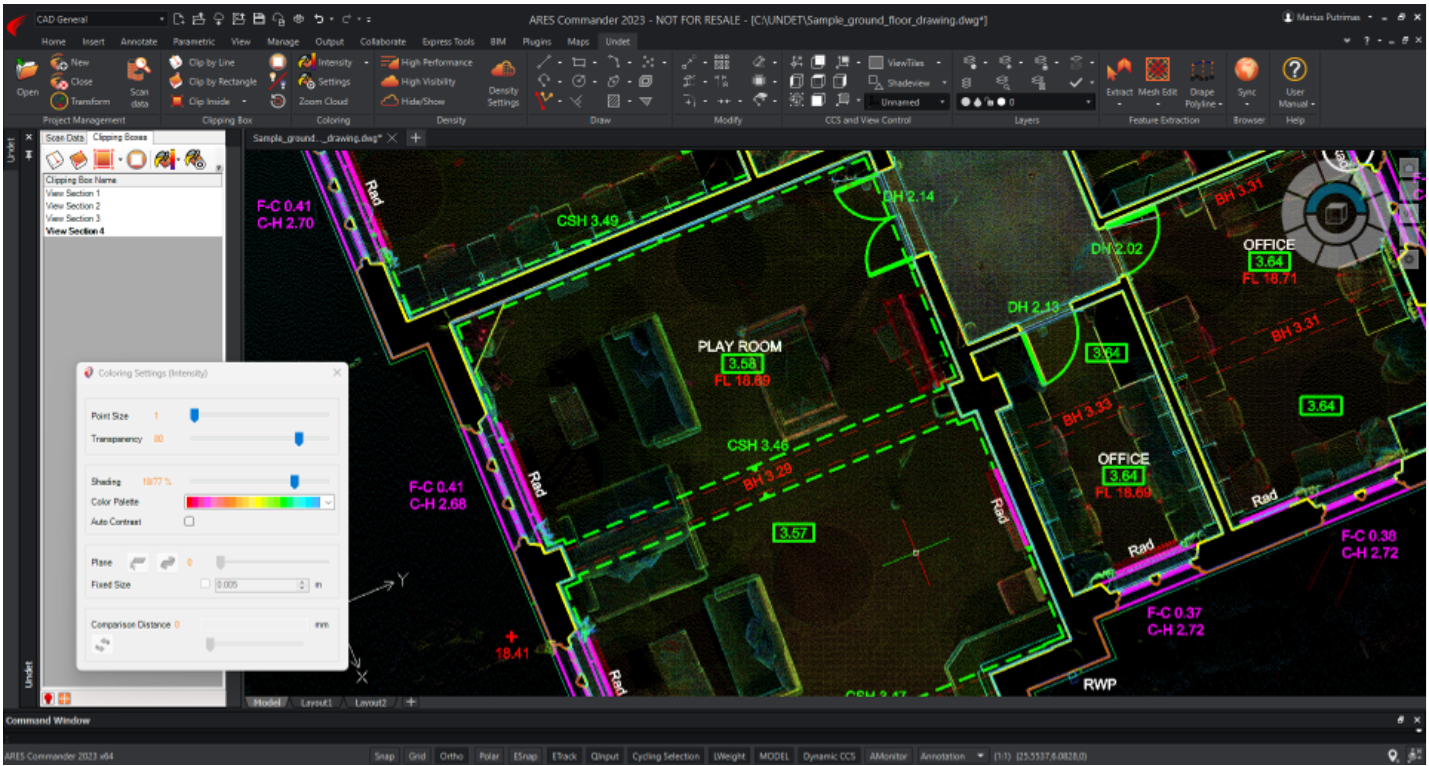

 (그림) 06_측정형 건물 측량용 ARES Commander 2026용 Undet

Undet Suite 2026의 측정형 건물 측량용(웨비나) 바로가기(자막-한국어 설정)

결론

ARES Commander 2026과 Undet 애드온의 통합은 포인트 클라우드 기반 설계 및 도면 작성 분야에서 다음과 같은 실질적 이점을 제공합니다:

• 현실 세계 스캔 데이터를 CAD 설계로 빠르고 정확하게 전환할 수 있게 해 줌
• 반복적이고 시간이 오래 걸리는 수작업 요소(벽 그리기, 주석 달기, 라인 추출 등)를 대폭 자동화
• 시각화 및 품질 관리 기능이 강화되어 설계 오류나 누락 가능성 감소
• 호환성 및 워크플로우 유연성 확보 → 다양한 포맷, 다양한 사용 환경(현장/오피스/클라우드)에서 활용 가능
