독일 Graebert사의 ARES CAD인 컴퓨터용 데스크탑 버전 ARES Commander는 2D 설계와 3D 설계가 가능한 혁신적인 기능을 지원하는 CAD 소프트웨어입니다. 단순한 기능을 넘어, 설계자의 업무 효율과 전체 워크플로우를 획기적으로 변화시키는 기능에 대하여 설명해 드립니다.
[두 번째 특장점] 동적 UCS 지원(동적 CCS)
오늘은 두 번째 순서로 ARES Commander와 AutoCAD의 동적 UCS 기능 비교 분석과 ARES Commander에서 동적 CCS 기능을 초보자부터 전문가까지 사용 할 수 있는 방법에 대해 자세히 알아보겠습니다.
ARES Commander의 동적 CCS와 AutoCAD의 동적 UCS 비교 분석
3D 설계 및 모델링 작업에서 사용자 좌표계(UCS, User Coordinate System)는 설계자가 작업 공간을 효율적으로 관리하고 객체를 정확히 배치하는 데 필수적인 도구입니다. 특히 동적 UCS는 설계자가 3D 객체의 특정 면에 작업할 때 좌표계를 자동으로 조정해 주는 기능으로, 작업 속도의 효율성과 설계의 정확성을 크게 높여주는 중요한 도구입니다.
이번 글에서는 ARES Commander의 Dynamic CCS(동적 사용자 정의 좌표계)와 AutoCAD의 Dynamic UCS를 비교 분석하여 두 소프트웨어의 차이점과 장단점을 심층적으로 살펴보겠습니다.
1. ARES Commander의 Dynamic CCS
(동적 사용자 정의 좌표계, Custom Coordinate System)
ARES Commander는 동적 UCS와 유사한 기능인 동적 CCS를 통해 설계 작업을 지원합니다. 이 기능은 특히 복잡한 3D 모델링 환경에서 강력한 성능을 발휘합니다.
자동 정렬 및 적응성
ARES Commander의 동적 CCS는 사용자가 3D 객체의 특정 면이나 곡면에 커서를 올리면 자동으로 좌표계를 해당 면에 정렬합니다. 이 기능은 곡면과 같은 비정형 면에서도 작동하여 복잡한 설계 작업을 간단하게 줄여 줍니다.
예를 들어, 곡면에 구멍을 뚫거나 특정 곡면을 기준으로 객체를 배치할 때, 동적 CCS는 별도의 수동 설정 없이도 자동으로 좌표계를 정렬하여 작업 시간을 단축해 줍니다.
유연한 비활성화 옵션
동적 CCS는 필요에 따라 비활성화할 수 있어, 기존의 UCS를 유지하며 작업할 수 있습니다. 이는 특정 작업에서 동적 CCS가 불필요하거나 방해가 될 경우 유용합니다.
직관적 인터페이스
ARES Commander는 동적 CCS의 활성화 및 비활성화를 직관적으로 제어할 수 있는 인터페이스를 제공하여 사용자 경험을 극대화합니다.

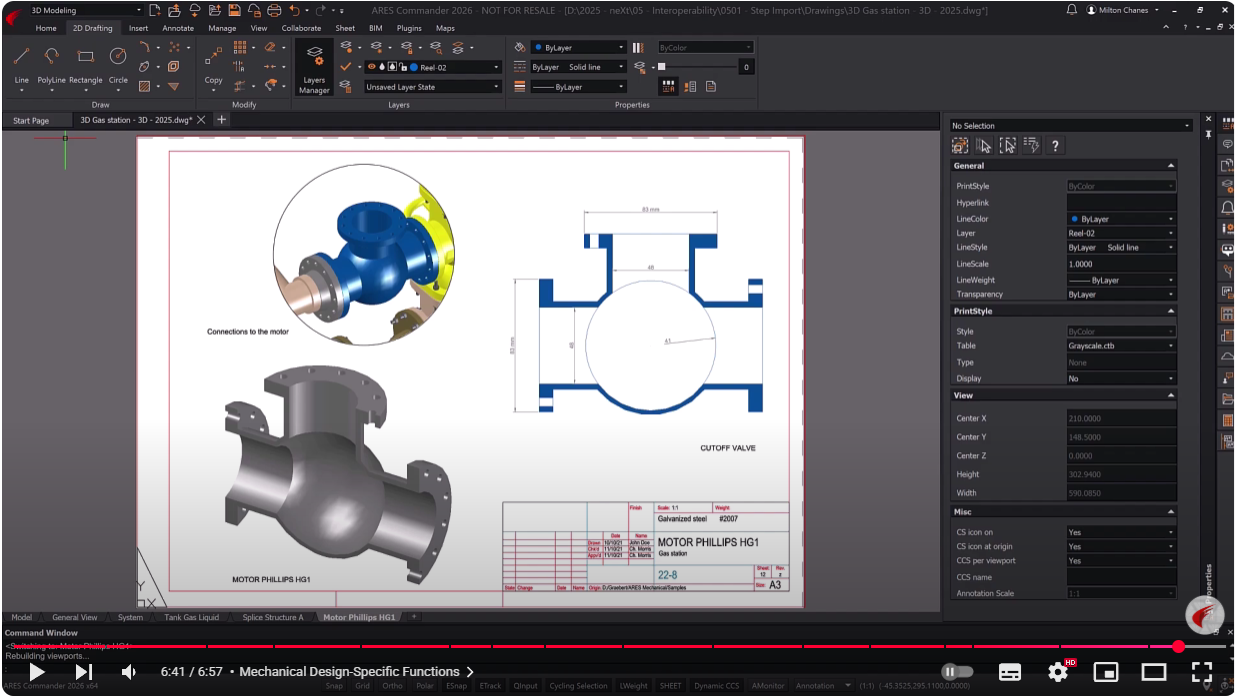

[그림 1] 3D 단면에서 매우 정확한 2D 도면 생성
동영상 바로가기 : STEP 3D 솔리드를 포함한 DWG로 가져오기 및 변환
2. AutoCAD의 동적 UCS
AutoCAD는 동적 UCS 기능을 오래전부터 제공해 왔으며, CAD 업계에서 표준으로 자리 잡은 기능입니다.
평면 중심의 정렬
AutoCAD의 동적 UCS는 주로 평면 작업에 최적화되어 있습니다. 3D 객체의 평면에 커서를 올리면 UCS가 자동으로 해당 면에 정렬되지만, 곡면 작업에서는 제한적입니다.
예를 들어, 곡면 위에 객체를 배치하거나 곡면을 기준으로 작업할 때, AutoCAD의 동적 UCS는 추가적인 수동 설정이 필요할 수 있습니다.
사용자 지정 옵션
AutoCAD는 UCS를 수동으로 설정하거나 특정 작업에 맞게 조정할 수 있는 다양한 옵션을 제공합니다. 하지만 이러한 설정은 초보 사용자에게는 다소 복잡하게 느껴질 수 있습니다.
기능적 제한
동적 UCS는 곡면 작업에서의 자동 정렬 기능이 부족하며, 이는 곡면 중심의 설계 작업에서 생산성을 저하시킬 수 있습니다.
3. ARES Commander와 AutoCAD의 동적 UCS 비교
항목 | ARES Commander (Dynamic CCS) | AutoCAD (Dynamic UCS) |
기능 활성화 | 기본적으로 활성화, 직관적 사용 가능 | 명령어(DUCS)로 활성화 필요 |
사용자 인터페이스 | 간단하고 직관적 | 고급 사용자 설정 가능, 다소 복잡 |
비활성화 옵션 | 빠르게 비활성화 가능 | 명령어를 통해 비활성화 |
사용자 정의 옵션 | 제한적 | UCS 아이콘 위치, 스타일 등 세부 설정 가능 |
가격 대비 가치 | 저렴한 가격으로 고급 기능 제공 | 높은 가격, 다양한 고급 기능 포함 |
초보자 친화성 | 매우 높음 | 중간 수준 |
4. 사용자 경험
① ARES Commander의 동적 CCS
직관적이고 간단한 설정으로 설계되어, 초보자와 전문가 모두에게 적합합니다. 특히, 복잡한 3D 작업에서도 빠르고 유연하게 좌표계를 전환할 수 있어 생산성을 높입니다.
② AutoCAD의 동적 UCS
고급 사용자에게 적합한 다양한 설정 옵션을 제공하지만, 초보자에게는 설정 과정이 복잡하게 느껴질 수 있습니다. 또한, 명령 기반의 활성화 방식은 작업 흐름을 다소 방해할 수 있습니다.
5. 기능적 비교
기능 | ARES Commander (Dynamic CCS) | AutoCAD (Dynamic UCS) |
자동 정렬 | 평면 및 곡면 모두 지원 | 주로 평면 작업에 최적화 |
곡면 작업 지원 | 곡면에서도 자동 정렬 가능 | 제한적 지원 |
비활성화 옵션 | 동적 CCS 비활성화 가능 | UCS 비활성화 가능 |
사용자 경험 | 직관적이고 간소화된 인터페이스 | 복잡한 설정 필요 |
호환성 | AutoCAD와 완벽 호환(DWG 파일) | ARES Commander와 호환 가능(DWG 파일) |
비용 효율성 | AutoCAD 대비 경제적 | 상대적으로 고가 |
ARES Commander는 AutoCAD 대비 경제적이며, 클라우드 및 모바일 연동 기능(ARES Trinity of CAD™)을 통해 작업의 유연성을 극대화합니다. 특히, 팀 협업과 클라우드 기반 설계가 중요한 경우 ARES Commander가 더 나은 선택이 될 수 있습니다.
6. 결론
ARES Commander와 AutoCAD는 각각의 강점을 가진 동적 UCS 기능을 제공합니다.
ARES Commander는 곡면 작업과 직관적인 인터페이스를 통해 복잡한 3D 설계에 최적화되어 있으며,
AutoCAD는 평면 중심의 작업에 강점을 보입니다.
설계 환경과 작업 요구 사항에 따라 적합한 소프트웨어를 선택하는 것이 중요합니다.
ARES Commander에서 동적 CCS 활용하기
(Dynamic Custom Coordinate System)
3D 설계에서 작업 평면을 효율적으로 관리하는 것은 매우 중요합니다. ARES Commander의 동적 CCS는 이러한 작업을 자동화하여 설계 시간을 단축하고 정확성을 높이는 강력한 도구입니다. 이 글에서는 초보자부터 전문가까지 동적 CCS를 활용하는 방법을 구체적인 예시와 함께 설명하겠습니다.
1. 동적 CCS 활성화 및 활용 방법
(1) 초보자를 위한 단계별 가이드
① 동적 CCS 활성화
- 상태 표시줄에서 Dynamic CCS 버튼을 클릭하거나 Ctrl + D 또는 F6 키를 눌러 활성화합니다.
- 활성화되면 커서를 3D 객체의 평면 위로 이동할 때마다 해당 면이 강조 표시됩니다.
② 기본 작업 예시
- 선(Line) 그리기: 커서를 3D 솔리드의 특정 면 위로 이동한 후, 선 그리기 명령을 실행합니다. 강조된 면이 작업 평면으로 설정되며, 해당 면 위에 선을 그릴 수 있습니다.
- 블록 삽입(Block Insertion): 블록 삽입 명령을 실행한 후, 동적CCS를 통해 자동으로 설정된 평면에 블록을 배치합니다.

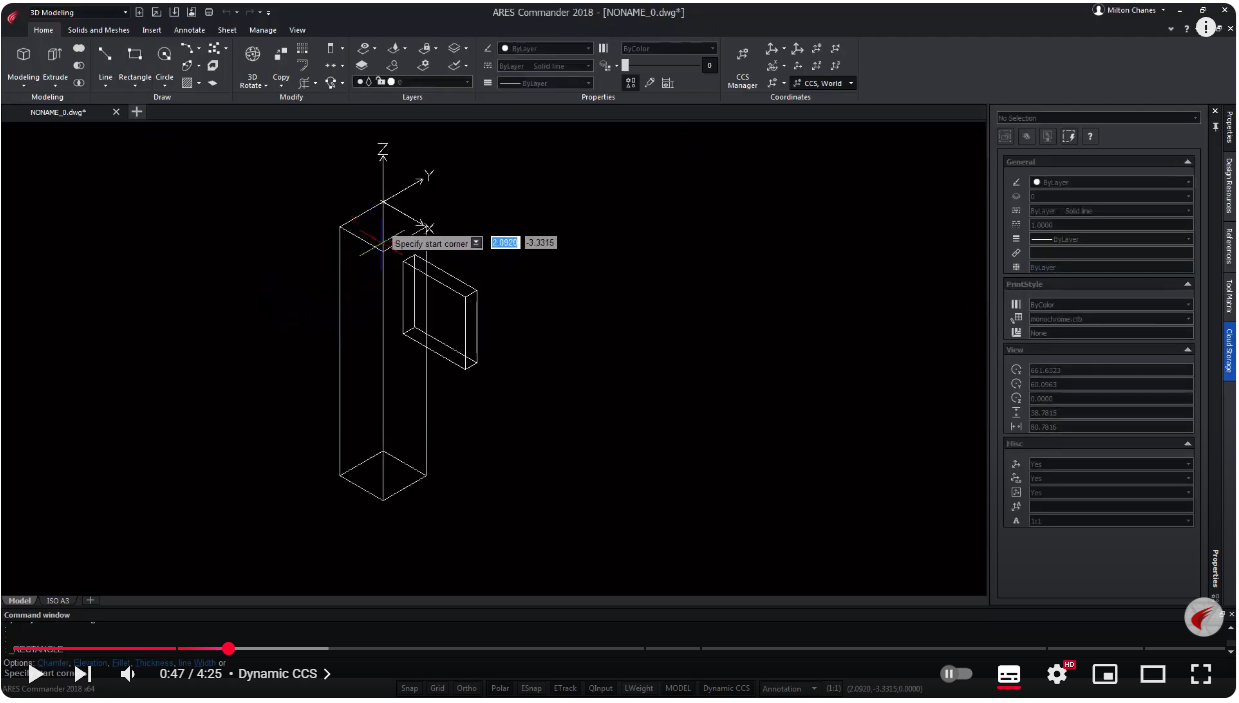

[그림 2] 자동 위치 지정 – 동적 CCS 활성화 및 활용 방법
(2) 중급 사용자를 위한 활용 팁
① Z축 고정 및 회전
- CCS > Z Axis Vector 명령을 사용하여 Z축을 고정하거나 회전할 수 있습니다.
- 예를 들어, 3D 객체의 특정 면을 기준으로 Z축을 90도 회전하여 새로운 작업 평면을 설정할 수 있습니다.
② CCS와 뷰 연동
- UCSFOLLOW 시스템 변수를 활성화(값1)하면 CCS 변경 시 뷰가 자동으로 업데이트됩니다. 이를 통해 작업 흐름을 더욱 직관적으로 관리할 수 있습니다.
③ CCS 저장 및 복원
- CCS > Named > Save 명령으로 현재 CCS를 저장하고, Restore 옵션으로 복원할 수 있습니다. 이를 통해 반복 작업을 줄이고 생산성을 높일 수 있습니다.

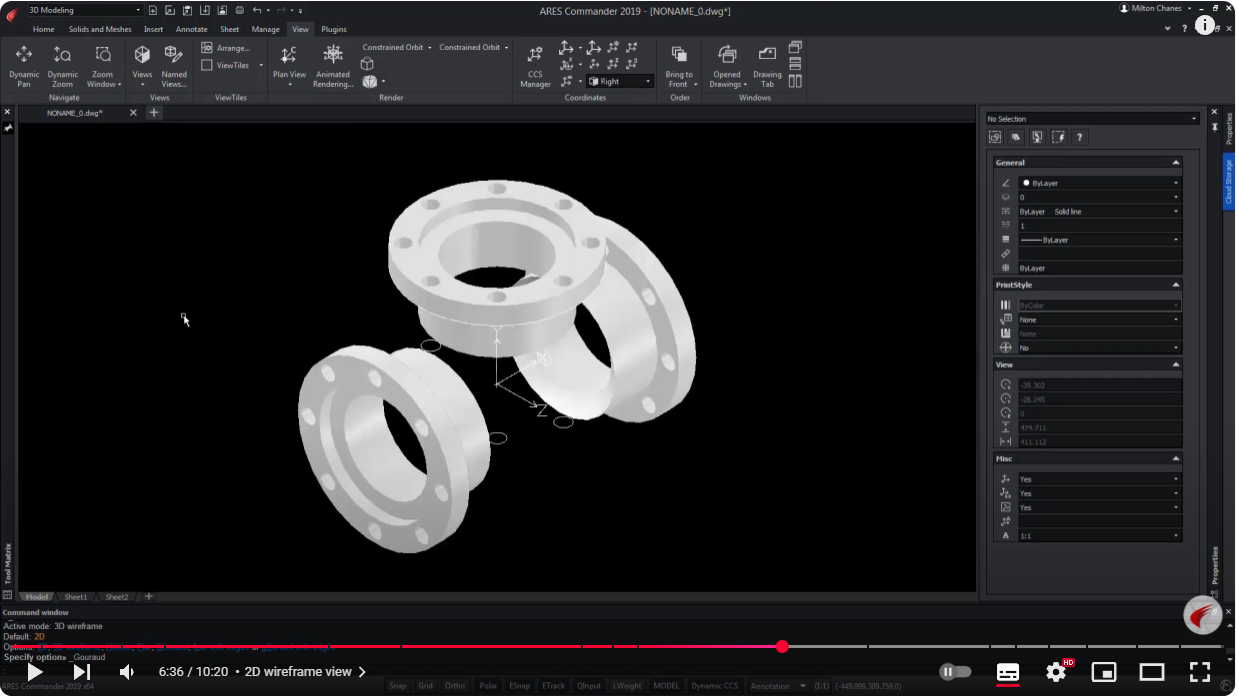

[그림 3] 2D 와이어프레임 뷰 – 동적 CCS 활성화 및 활용 방법

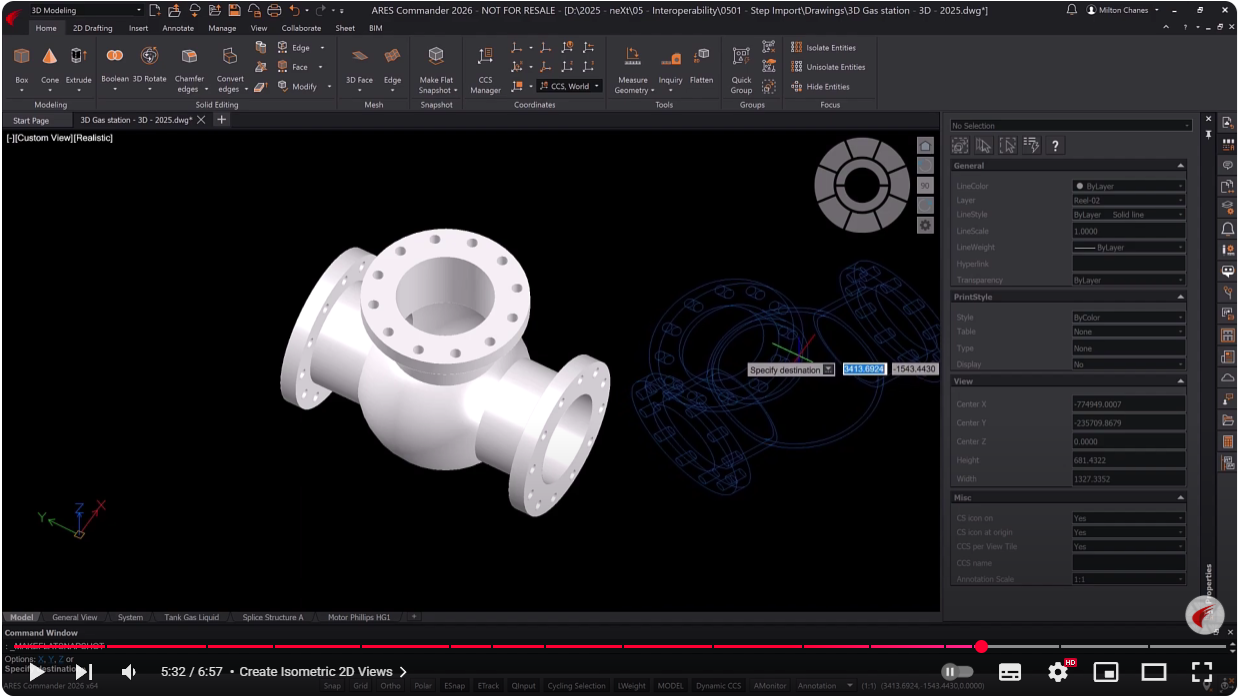

[그림 4] 3D Realistic 뷰 – 동적 CCS 사용 예
(3) 전문가를 위한 고급 활용법
① 면 정렬 및 고급 작업
- CCS > Face 명령을 사용하여 3D 솔리드의 특정 면에 CCS를 정렬합니다.
- 이 과정에서 X축 또는 Y축을 기준으로 180도 회전(X-axis flip, Y-axis flip) 옵션을 사용할 수 있습니다.
② 다중 좌표 시스템 관리
- CSStyle 명령을 통해 여러 CCS를 관리하고, 필요에 따라 활성화, 삭제, 이름 변경 등을 수행할 수 있습니다. 이를 통해 복잡한 프로젝트에서도 효율적으로 작업할 수 있습니다.
③ 동적 CCS와 엔터티 스냅(EntitySnap) 옵션
- DraftingOptions 명령에서 엔터티 스냅 옵션을 설정하여 해치 엔터티, 치수 연장선 끝점, 음수 Z값을 무시하도록 설정할 수 있습니다. 이를 통해 동적 CCS의 정확성을 높일 수 있습니다.

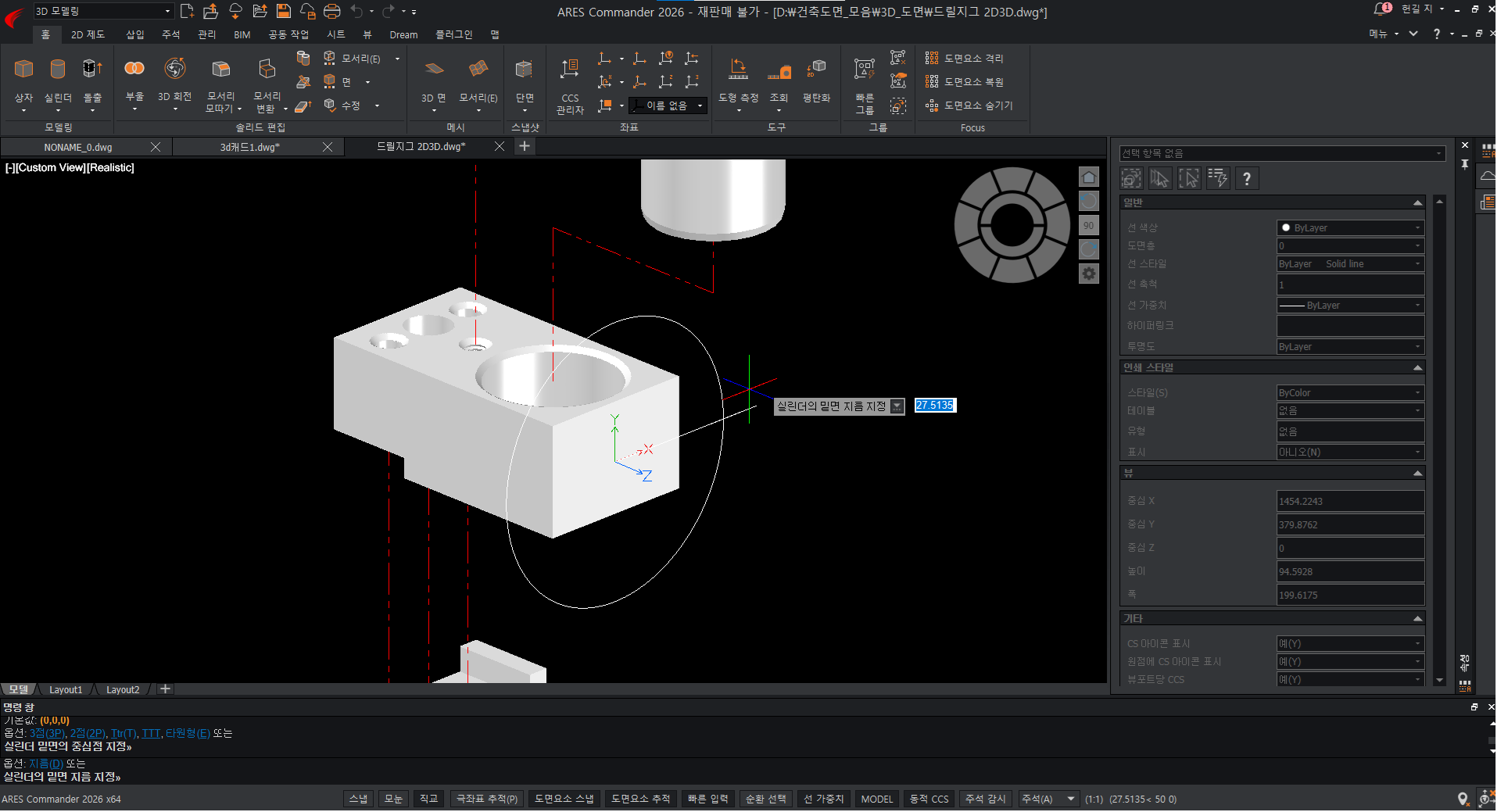

[그림 5] 등각투영 2D 뷰 생성 – 동적 CCS 활성화 및 활용 방법

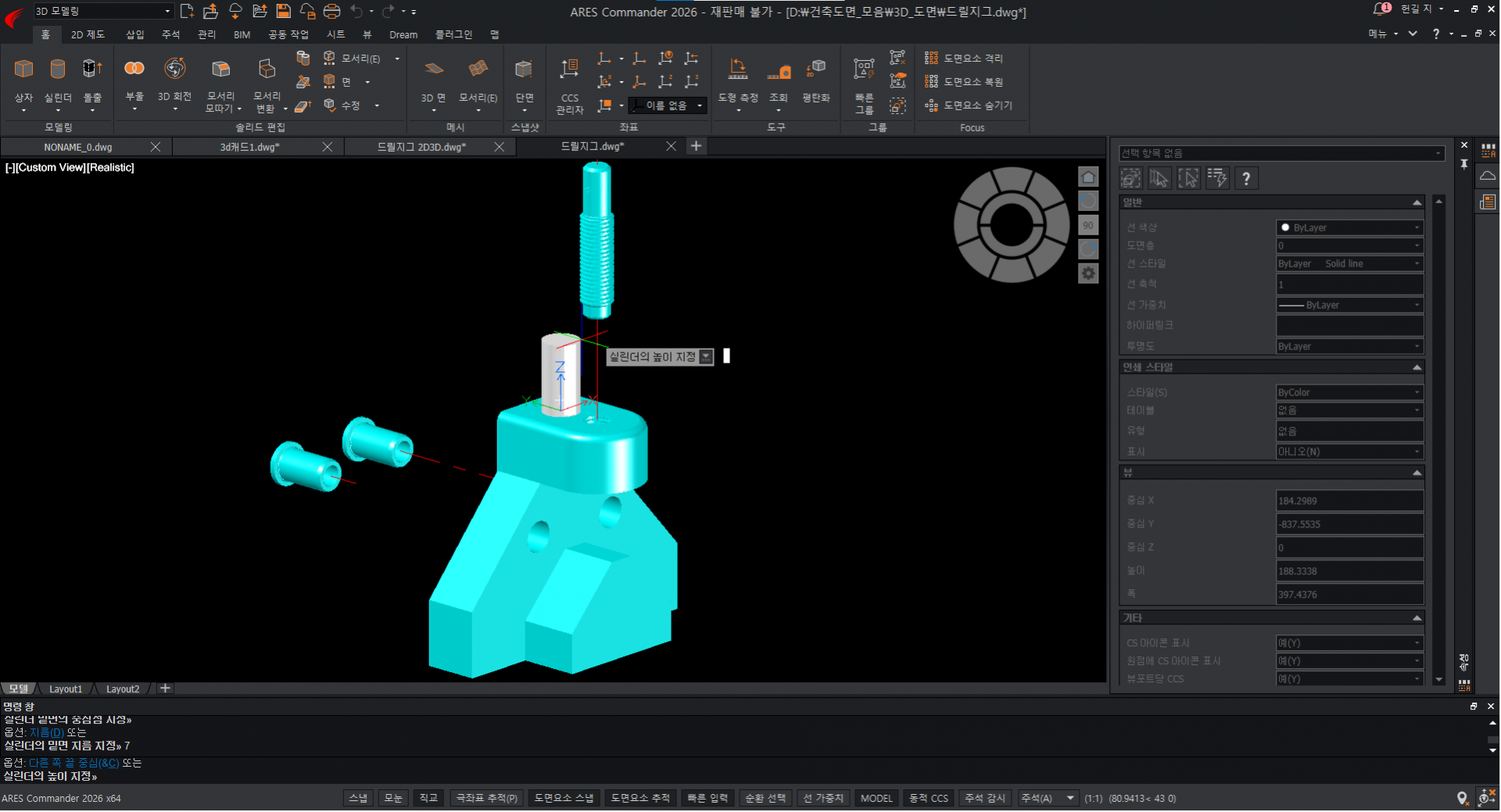

[그림 6] 3D Realistic 뷰 고급 – 동적 CCS 사용 예
2. 동적 CCS의 장점
자동화된 작업 흐름
동적 CCS는 수동 설정 없이도 작업 평면을 자동으로 조정하여 설계 시간을 단축합니다.
정확성 향상
엔터티 스냅 및 그리드 설정을 통해 정밀한 작업이 가능합니다.
유연성
다양한 3D 설계 시나리오에 맞게 쉽게 조정할 수 있습니다.
ARES Commander 동적 CCS 사용법 동영상 바로가기 1
ARES Commander 동적 CCS 사용법 동영상 바로가기 2
ARES Commander 동적 CCS 사용법 동영상 바로가기 3
3. 마무리
ARES Commander의 동적 CCS는 초보자부터 전문가까지 모두에게 유용한 기능입니다. 자동화된 평면 설정과 다양한 고급 옵션을 통해 3D 설계 작업을 더욱 효율적으로 수행할 수 있습니다.
ARES CAD 2026의 동적 CSS 기능을 직접 경험해보고 싶다면, 아래 링크에서 30일 무료 평가판을 다운로드 후 직접 사용해 보세요.
👉 ARES CAD 30일 평가판 다운로드
※ AutoCAD, dwg는 Autodesk의 등록상표입니다.
※ ARES Commander, ARES Kudo, ARES Touch는 Graebert의 등록상표입니다.
