ARES Commander 2027 새로운 기능

새로운 2D & 3D CAD 기능들

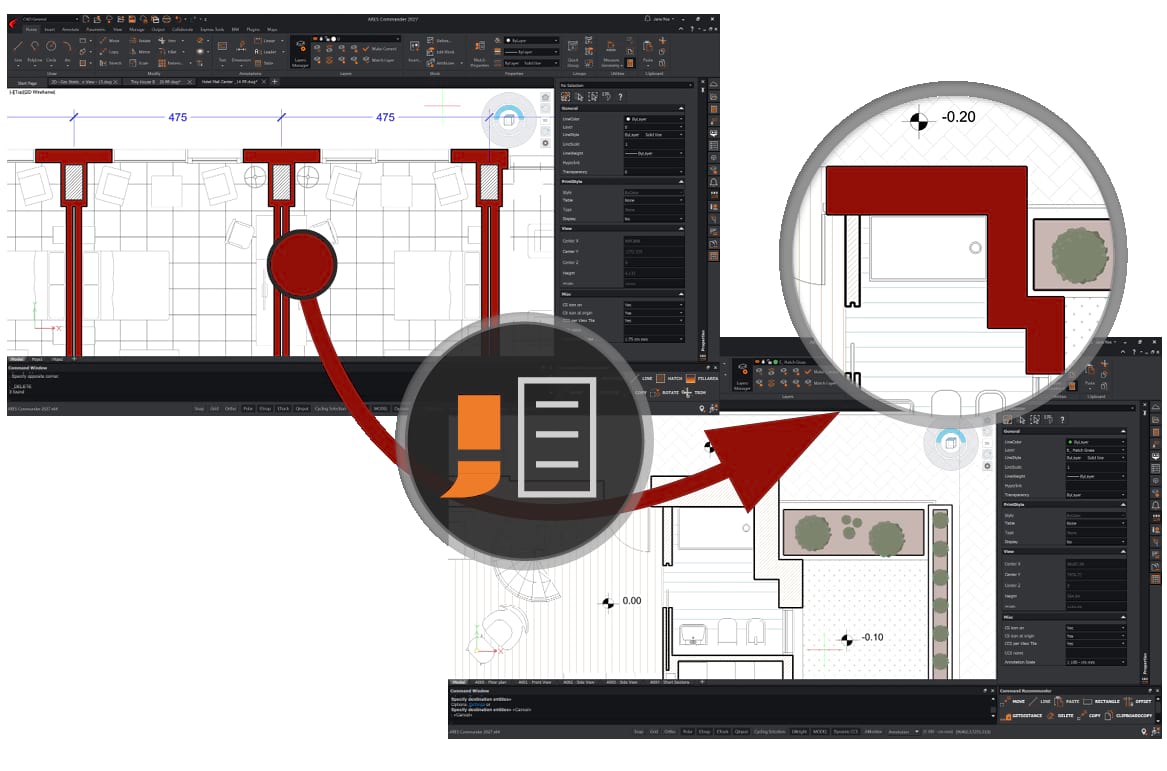

도면 간 속성을 복사하는 Property Painter

ARES Commander 2027에서는 여러 도면을 함께 작업할 때 더 큰 유연성과 제어 기능을 제공하도록 PROPERTYPAINTER 명령이 크게 향상되었습니다.


도면 간 속성 복사

기존에는 PROPERTYPAINTER 명령으로 같은 도면 안에서만 속성을 복사할 수 있었습니다. 이제는 한 도면의 개체에서 속성을 복사해, 다른 열려 있는 도면의 개체에 적용할 수 있습니다. 이 개선으로 여러 파일로 나뉜 프로젝트에서 스타일과 기준을 일관되게 유지해야 할 때 작업 흐름이 훨씬 간소화됩니다.



특수 속성 지원

ARES Commander 2027에서는 PROPERTYPAINTER 명령으로 전달할 수 있는 속성의 범위도 확대되었습니다. 이제 색상, 레이어, 선종류, 선가중치 같은 기본 속성뿐 아니라 AutoCAD에서 지원되는 것과 유사한 특수 속성들도 함께 맞출 수 있습니다.

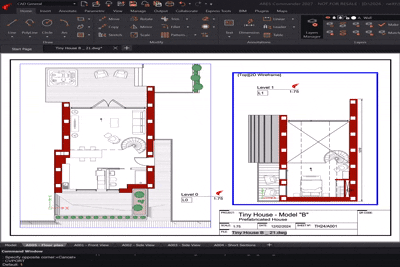

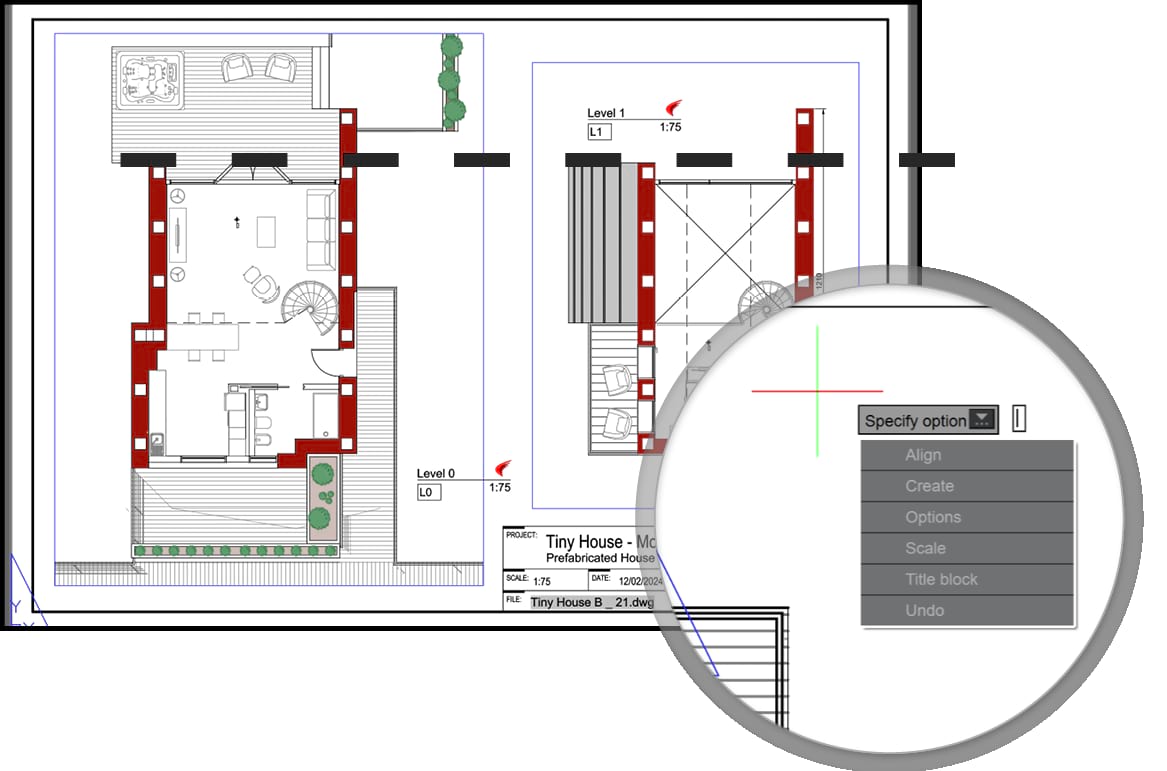

AutoCAD처럼 뷰포트를 생성·정렬하는 MVSETUP

MVSETUP은 AutoCAD 사용자에게 익숙한 명령으로, 이제 ARES Commander에서도 동일하게 사용할 수 있어 AutoCAD에서의 전환을 더욱 수월하게 해 줍니다.


이 명령은 도면을 플로팅(출력)하기 위한 설정 과정을 단순화합니다. 사용자가 도면 단위를 정의하고, 축척을 설정하고, 도곽(title block)을 삽입하며, 안내에 따라 뷰포트를 생성할 수 있게 해 주어 일관되고 전문적인 레이아웃을 구성할 수 있습니다.


모델 공간에서 MVSETUP을 사용하면, 단위를 설정하고 적절한 축척을 제안하는 방식으로 도면을 준비할 수 있지만, 이 경우에는 뷰포트나 도곽을 생성하지는 않습니다. MVSETUP의 전체 기능은 용지 공간(레이아웃)에서 사용할 때 제공되며, 이때는 레이아웃을 완전히 설정할 수 있습니다.


여기에는 용지 크기 선택, 뷰포트 생성, 뷰포트 축척 설정, 뷰 정렬 등이 포함됩니다. 이러한 주요 단계를 자동화함으로써 MVSETUP은 사용자가 시간을 절약하고, 기준을 유지하며, 설정 과정에서 발생할 수 있는 오류를 줄이도록 도와주어, 출력 준비가 완료된 도면을 만드는 데 매우 유용한 도구가 됩니다.

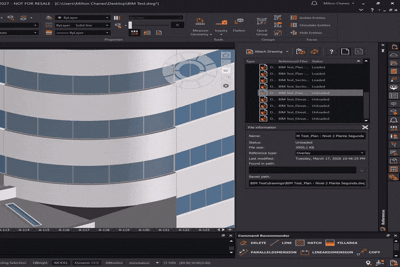

XREF: 최적화된 경로 관리와 지능형 링크

ARES Commander는 중요한 위치 변경이 발생할 때 자동 경고를 제공하고, 여러 개의 누락된 참조 경로를 한 번에 수정할 수 있는 새로운 일괄 처리(workflow)를 도입하여 프로젝트의 신뢰성을 향상시키고 사용자의 시간을 절약해 줍니다.

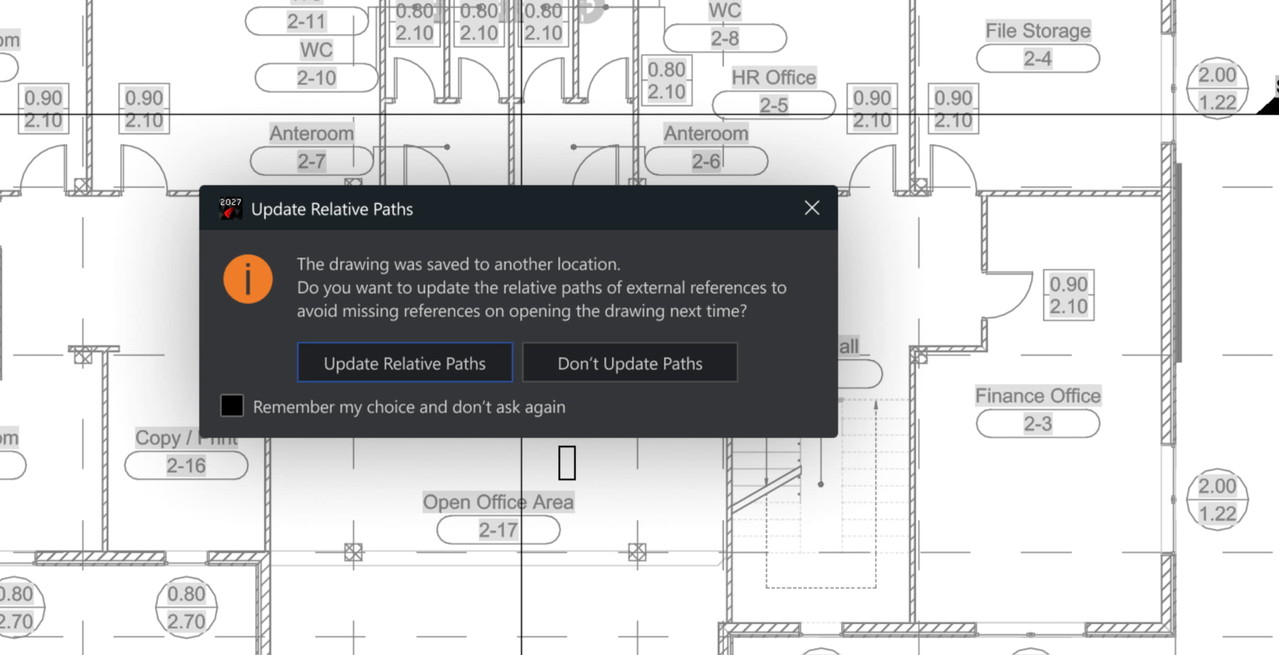

Save As 사용 시 상대 경로 자동 점검

상대 경로 Xref가 포함된 도면을 다른 위치에 저장할 때, 해당 참조가 제대로 로드되지 않을 가능성이 있으면 ARES Commander가 이제 경고 메시지를 표시합니다. 이러한 알림은 끊어진 링크가 발생하는 것을 미리 방지하여 더 매끄러운 작업 흐름을 유지하는 데 도움이 됩니다.


누락된 외부 참조 빠른 업데이트

누락된 외부 참조 관리가 그 어느 때보다 쉬워졌습니다. Xref 파일이 이동되거나 이름이 변경된 경우, 이제 더 이상 각각의 누락된 경로를 하나씩 수동으로 수정할 필요가 없습니다. 새롭게 단순화된 참조 팔레트(References palette) 워크플로를 통해, 한 번의 작업으로 모든 누락된 참조의 파일 경로를 일괄 변경할 수 있습니다.

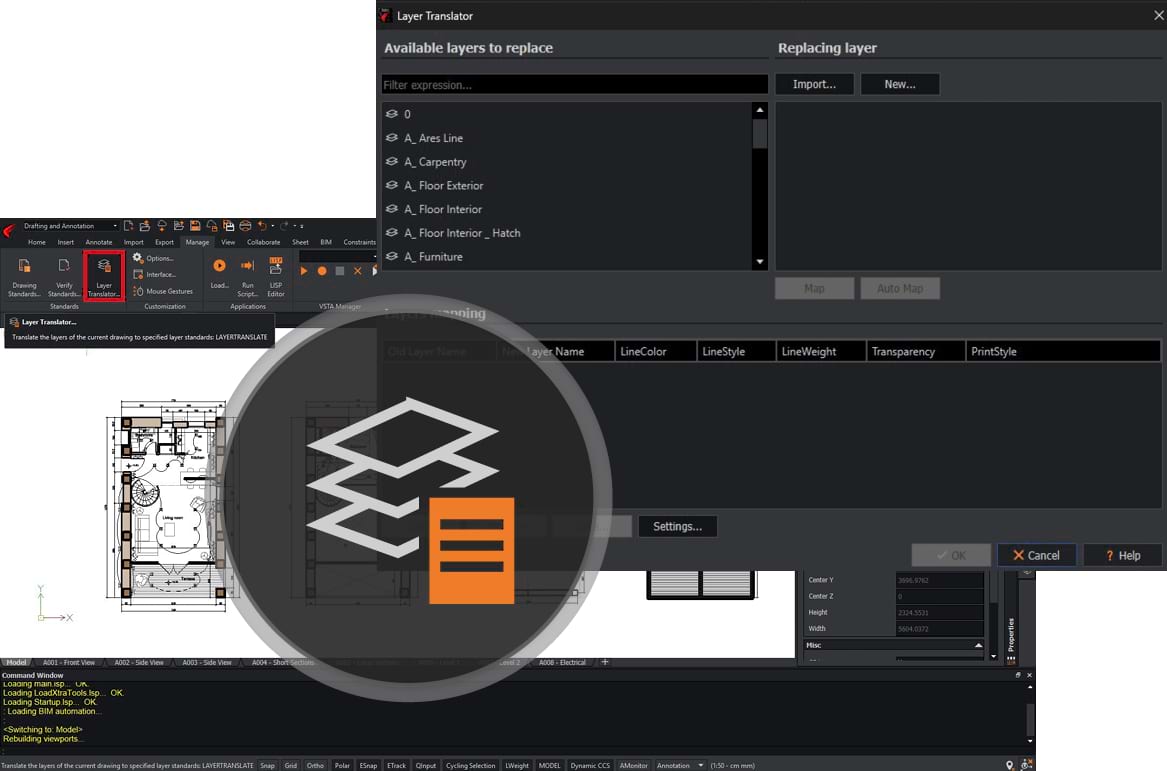

도면 간 레이어를 매핑하는 Layer Translator

새로운 Layer Translator 도구(LAYTRANS)를 사용하면 한 도면에서 다른 도면으로 레이어와 그 레이어에 속한 개체들을 매핑할 수 있습니다. 이때 레이어 이름뿐 아니라 색상, 선종류, 선가중치, 출력 설정 등과 같은 속성도 함께 변환하여, 도면이 원하는 레이어 기준(스타일)에 맞도록 정리할 수 있습니다.


이 도구는 외부 협력업체의 도면이나 예전 프로젝트 도면을 현재 사무실 또는 업계 표준에 맞게 손쉽게 맞추는 데 특히 유용합니다. 각 레이어 이름을 하나씩 일일이 바꾸는 대신, 매핑 설정 파일을 한 번만 만들어 두면 새로운 도면에도 반복해서 적용할 수 있습니다. 이렇게 하면 막대한 시간을 절약할 수 있을 뿐 아니라, 레이어를 수동으로 관리할 때 발생하기 쉬운 오류 가능성도 줄일 수 있습니다.

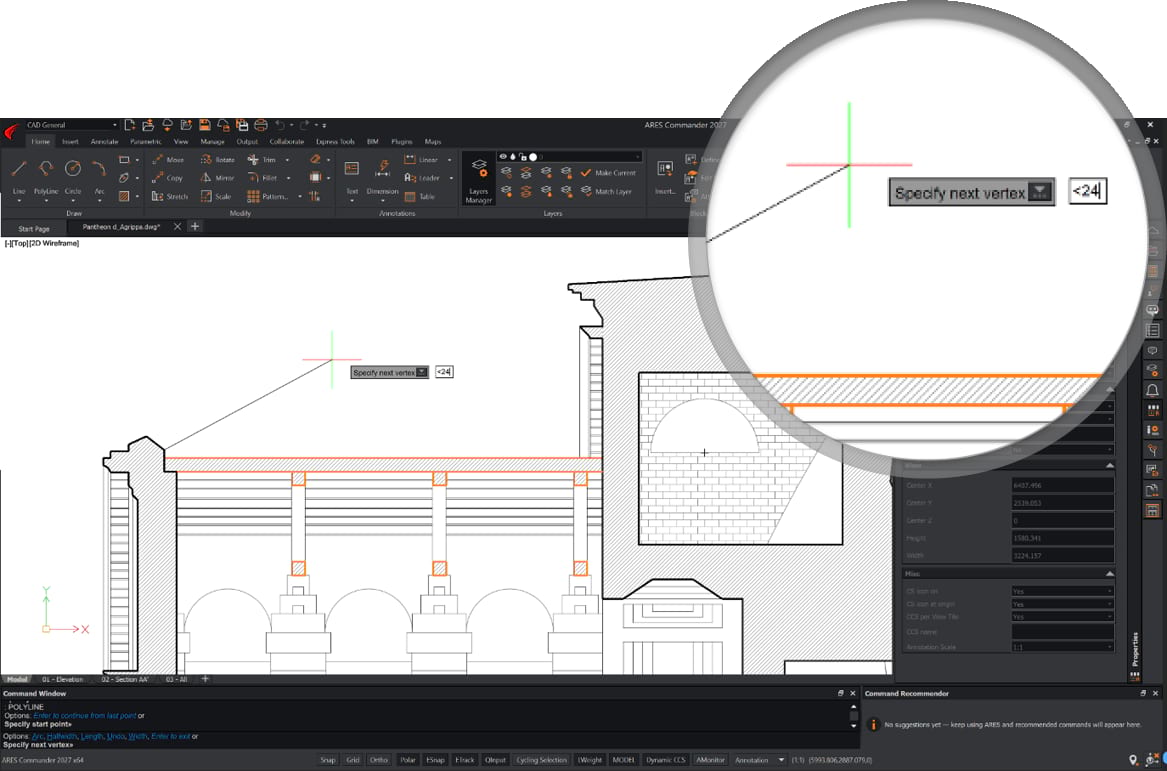

폴라 좌표 입력에서 각도 고정하기

ARES Commander는 이제 각도 입력 오버라이드를 지원하여, 폴라 좌표계를 사용해 점을 입력할 때 특정 각도를 고정할 수 있습니다. 이 기능은 LINE, RECTANGLE, MOVE, ROTATE처럼 여러 점을 지정해야 하는 명령에서 제어력과 정밀도를 높여 줍니다.


“보다 작음(<)” 기호 뒤에 원하는 각도 값을 입력하기만 하면(예: <45), 마우스 움직임과 관계없이 커서를 해당 방향으로만 제한할 수 있습니다. 이를 통해 프로젝트 기준에 맞는 일관된 정렬이 가능해지고, 수동으로 수정하는 작업이 줄어들어 제도 작업 속도가 크게 향상됩니다.

필드에서의 수식 & Diesel 표현식

우리는 FIELD 명령을 대폭 강화하여 주석 및 도면 작업에 훨씬 더 동적인 기능과 유연성을 제공하도록 개선했습니다. 이러한 업데이트는 작업 흐름을 단순화하고, 도면 주석을 자동화·사용자화할 수 있는 새로운 방법을 제공하는 데 목적이 있습니다.


FIELD 명령의 “Formula(수식)” 옵션의 핵심 개선점은, 다른 FIELD 값들을 수학식 안에 삽입할 수 있게 된 것입니다. 이로써 사용자가 이전에 정의한 FIELD 값을 사용자 지정 계산에서 참조할 수 있어, 그동안의 일반적인 제한 사항을 해소했습니다.


이제 수식은 다른 필드 값의 변경에 따라 동적으로 업데이트되므로, 도면 안의 주석을 더 강력하고 서로 연동된 형태로 만들 수 있습니다. 이 기능은 다른 주요 CAD 애플리케이션에서 제공되는 동급 기능과 유사한 수준의 작업을 가능하게 합니다.

필드에 대한 기타 향상점

Diesel 표현식 통합

새로운 Diesel Expression 편집기를 통해 사용자는 FIELD 대화 상자 안에서 직접 표현식을 작성하고 평가할 수 있습니다. 문자열 처리, 산술 계산, 시스템 변수 가져오기, 논리 비교를 지원하여 매우 유연하고 동적인 필드를 만들 수 있습니다. 텍스트를 조작하거나, 복잡한 계산을 수행하거나, 시스템 변수를 불러와야 할 때 Diesel 표현식은 도면에서 훨씬 더 큰 제어권과 유연성을 제공합니다.


점 위치 표시

이제 FIELD 명령을 사용하여 도면 안에 점의 좌표를 직접 표시할 수 있습니다. 이 개선 기능은 CAD 환경에서 임의의 점의 정확한 위치를 직관적으로 시각화할 수 있게 해 주어, 정밀도를 높이고 위치 참조가 필요한 작업을 더 단순하게 만들어 줍니다.

호환성 향상

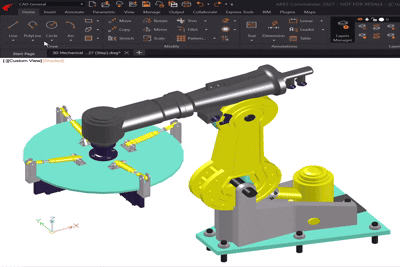

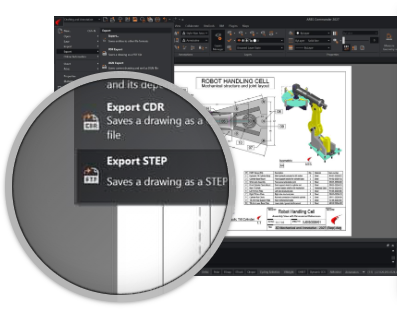

DWG를 STEP으로 변환 (STEP 가져오기/내보내기)

DWG 도면을 3D CAD 및 PLM 소프트웨어에서 가장 널리 사용되는 교환 형식 중 하나인 STEP(.stp/.step) 파일 형식으로 변환할 수 있습니다.


  • 다른 CAD, CAM, CAE 애플리케이션과 3D모델을 손쉽게 공유할 수 있습니다.
  • 업계 표준 시스템 및 워크플로와의 호환성을 보장합니다.
  • 서로 다른 플랫폼을 사용하는 클라이언트 및 파트너와의 협업을 원할하게 해줍니다.


STEP 가져오기 기능은 이미 ARES Commander에 도입되어 있었기 때문에, 이제는 가져오기뿐 아니라 내보내기까지 지원하여 SOLIDWORKS®, CATIA®, Inventor®, PTC Creo®, PTC Onshape® 등 다양한 인기 솔루션과 2D·3D 형상의 데이터를 주고받을 수 있습니다.

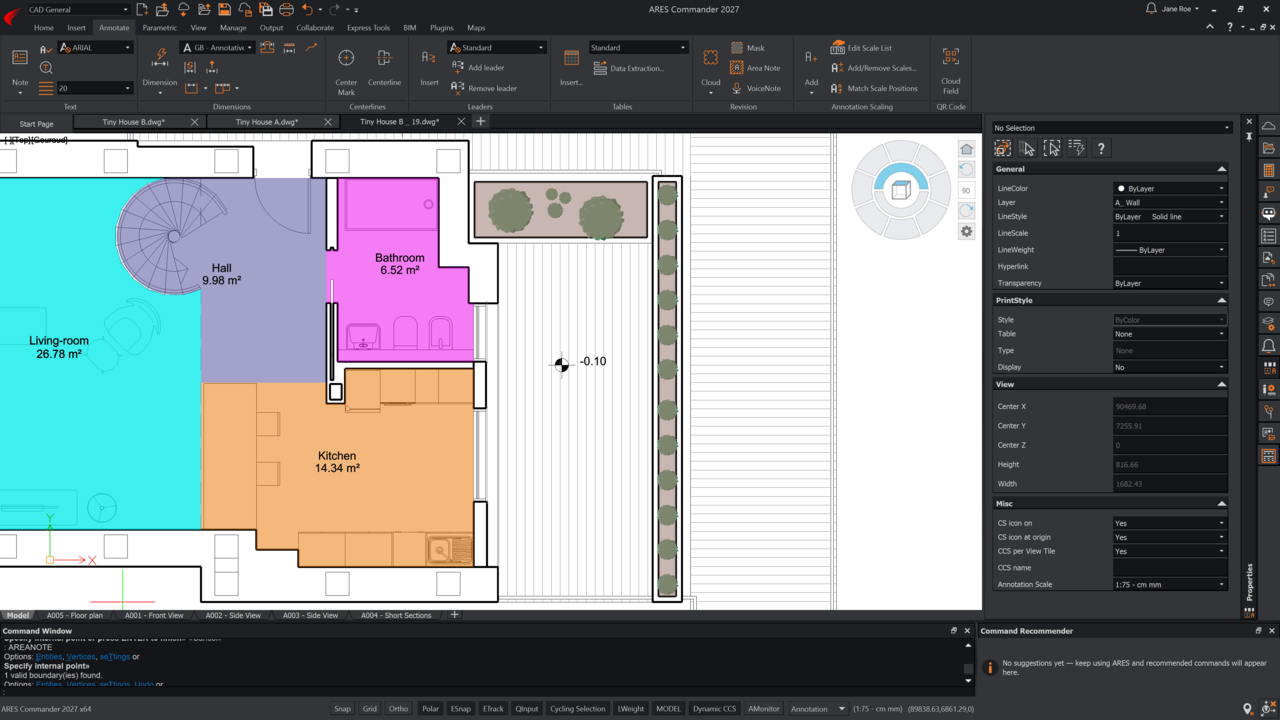

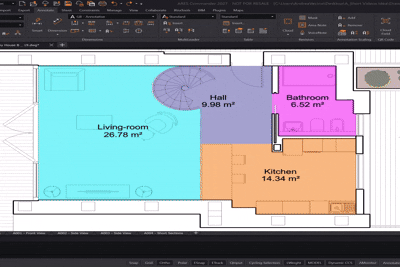

Area Note: 빠른 면적 계산과 라벨링

AREANOTE는 사용자가 면적을 빠르게 계산하고, 그 결과를 도면 안에 시각적으로 표현할 수 있도록 설계된 주석 도구입니다.


영역을 하나 선택하면(영역 안을 클릭하거나 경계를 지정하는 방식으로) 명령이 자동으로 다음 작업을 수행합니다.


  1. 도면 단위로 면접을 계산합니다.
  2. 쉽게 구분할 수 있도록 색상이 채워진 영역(투명도 옵션 포함)을 생성합니다.
  3. 측정된 면접 값 및/또는 사용자 정의 설명이 들어간 라벨을 추가합니다.


경계가 시각적으로 강조되고, 여러 영역에 대해 순번을 자동으로 매길 수도 있어, 방·구역·필지·특정 공간 등을 더 높은 정확도와 명확성으로 빠르게 문서화할 수 있습니다. AREANOTE는 문자 높이, 색상, 투명도, 단위 형식 등 다양한 사용자 정의 옵션을 제공하므로, 회사 표준과 프로젝트 요구사항에 맞도록 주석 스타일을 맞출 수 있습니다.


이전에는 ARES Touch에서만 제공되던 AREANOTE 명령이 이제 ARES Commander와 ARES Kudo에서도 제공되며, 제품 간에는 인터페이스상의 차이만 약간 있을 뿐입니다. 이 기능은 ARES Commander(데스크톱), ARES Kudo(웹), ARES Touch(모바일) 세 플랫폼에서 일관되고 직관적인 워크플로를 제공합니다.

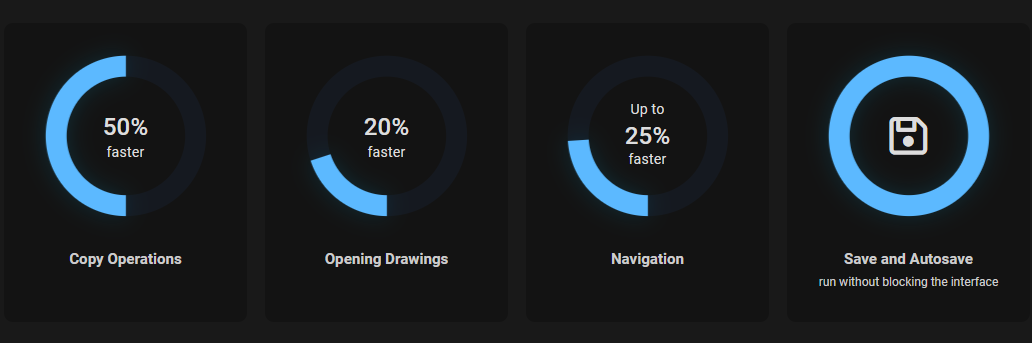

ARES Commander 2027의 성능 하이라이트

ARES Commander의 모든 신규 버전에서, 개발팀은 항상 혁신뿐 아니라 사용자가 신뢰할 수 있는 안정성과 신뢰성 제공에도 집중하고 있습니다.

이러한 개선점들이 결합되어, 특히 큰 도면이나 복잡한 다중 레이아웃 DWG 프로젝트를 작업할 때 ARES Commander를 지금까지 출시된 버전 중 가장 빠른 버전으로 만들어 줍니다.

성능 테스트는 65개의 기준 도면(크기 1MB에서 167MB까지)을 대상으로 5개의 서로 다른 하드웨어 구성에서 수행되었으며, 2027 SP0 버전과 2026 SP0 버전 간의 핵심 성능 지표를 비교했습니다.

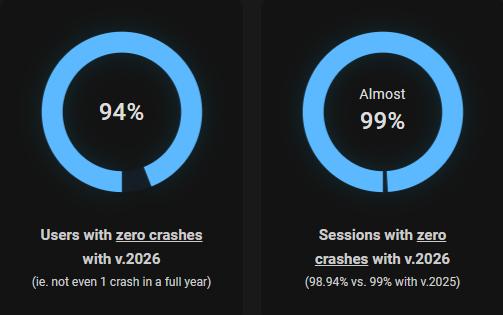

더 높은 안정성과 신뢰성

우리는 여러분의 작업을 위한 매우 견고한 기반을 제공하기 위해 노력하고 있으며, 앞으로도 소프트웨어 사용 경험이 부드럽고 생산적이 되도록 최선을 다할 것입니다. 2026 버전은 여러분이 기대해 온 것과 같은 고품질의 사용 경험을 제공했다는 점을 기쁘게 보고드립니다.

ARES Commander 2026 새로운 기능

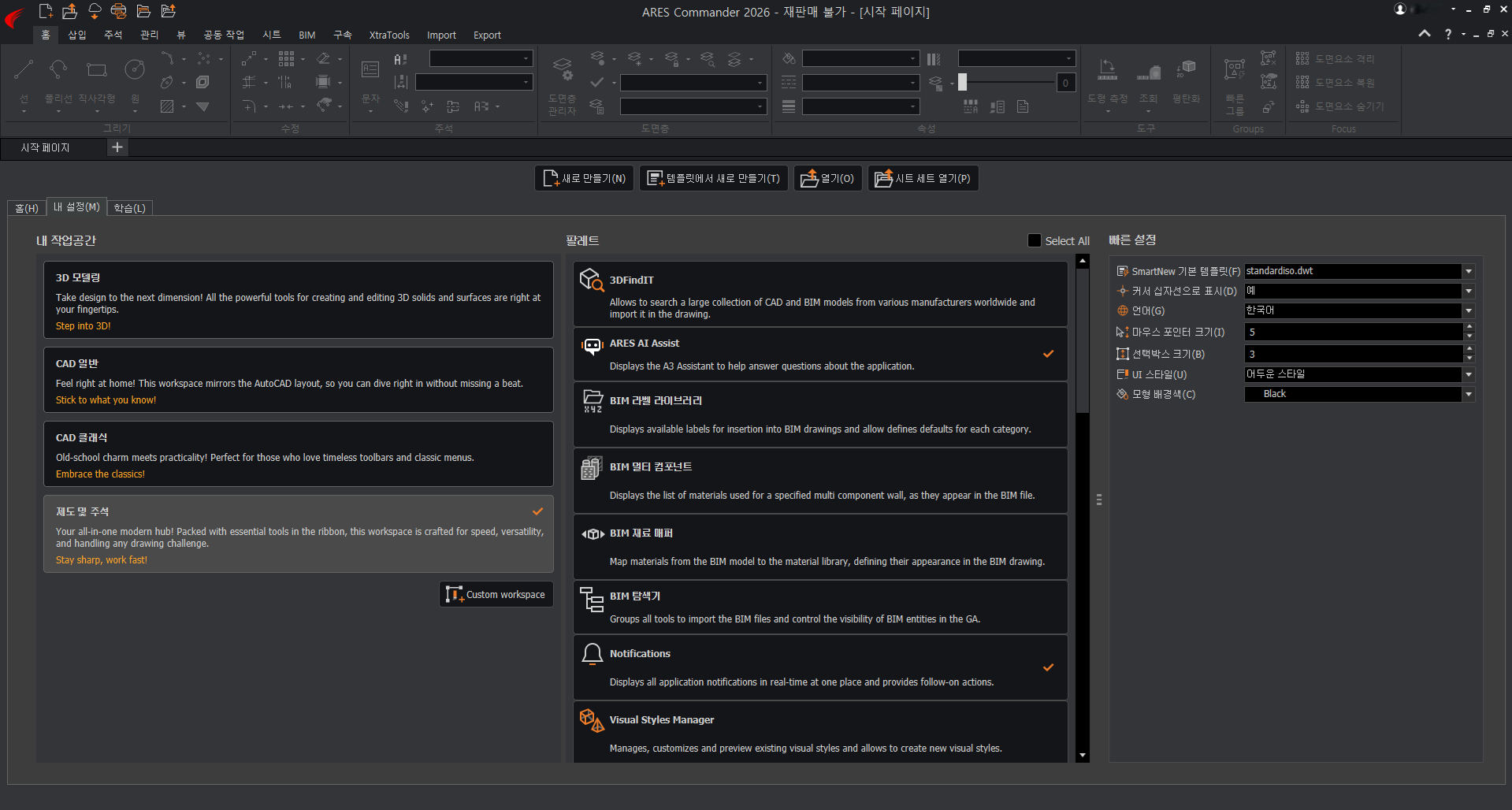

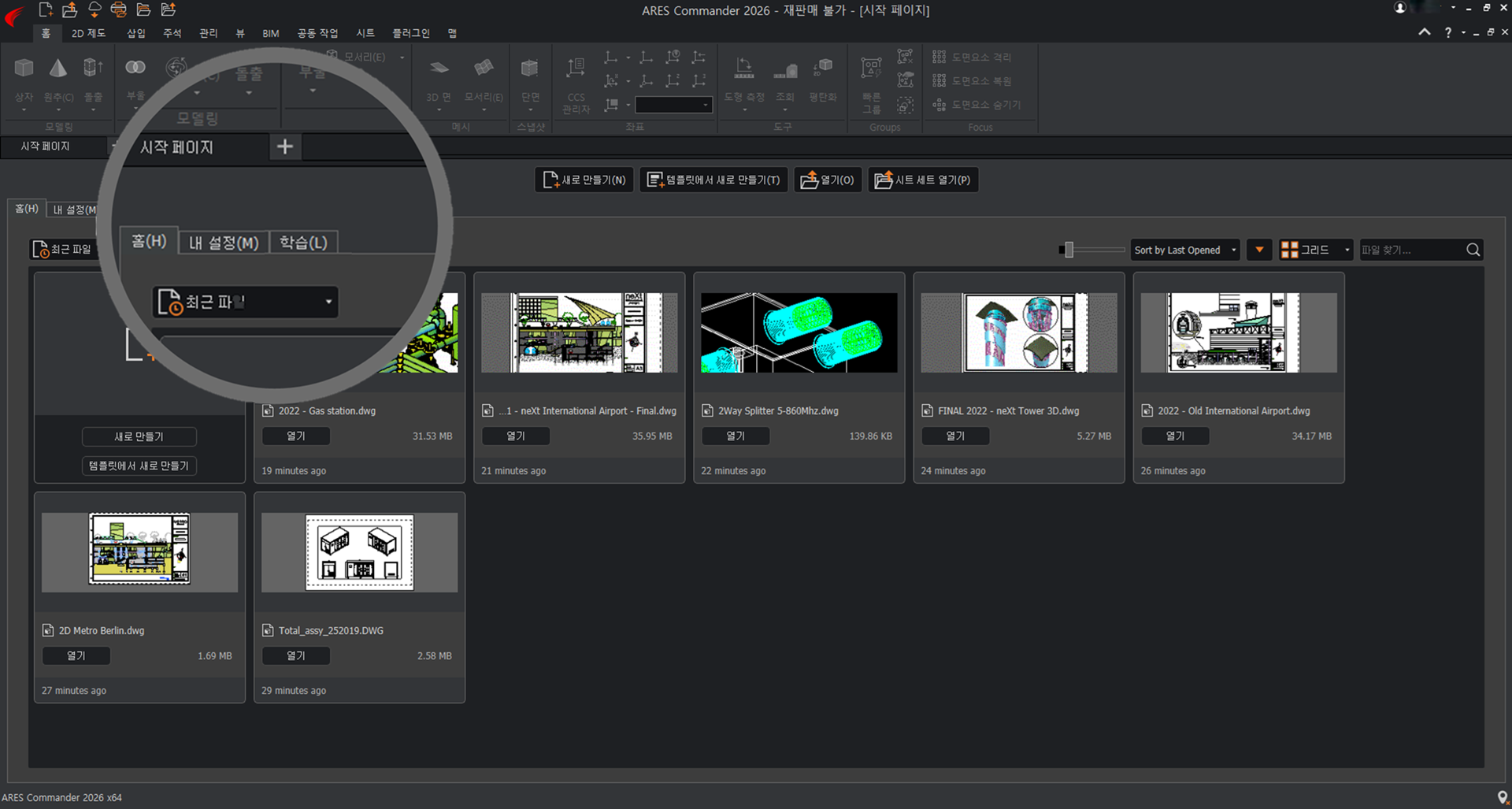

새로운 시작 탭 및 UI 구성


새로운 시작 탭은 작업공간 사용자 지정기능과  최근 프로젝트를 빠르게 검토하고 다시 시작할 수 있는 사용자 친화적인 인터페이스를 제공합니다.

시작 탭은 홈, 내 설정, 학습 3가지 세션으로 구성되어 있습니다.

  • 홈(H) : 새 도면의 간편한 시작, 최근 프로젝트 재 작업 등을 손쉽게 시작할 수 있도록 도와 주는 생산성 향상 도구
  • 특정 프로젝트 유형에 적합한 단위, 축적 선택이 가능하여 프로젝트 설정에 따른 불편함 해소와 함께 새 도면을 생산적으로 시작할 수 있음
  • 빠른 프로젝트 검토 옵션을 통해 최근 작업 추적, 지속적인 디자인 개선, 진행 중인 프로젝트를 쉽게 파악함으로써 중단없는 작업 효율성 제공
  • 내 설정(M) : 편의성과 효율성을 위한 작업 공간 사용자 지정 기능
  • 내 작업 공간 사용자 지정에 빠르게 접근할 수 있어 사용자는 개인적 선호도와 프로젝트 요구 사항에 따라 사용자 인터페이스를 조정할 수 있음
  • [CAD 일반]은 AutoCAD와 유사하고 친숙한 작업 공간을 구성함으로써 ARES Commander로 원할한 전환을 도와 줌
  • 프로세스를 간소화 하기 위해 마법사가 팔레트 및 기타 옵션 선택을 지원해 줌

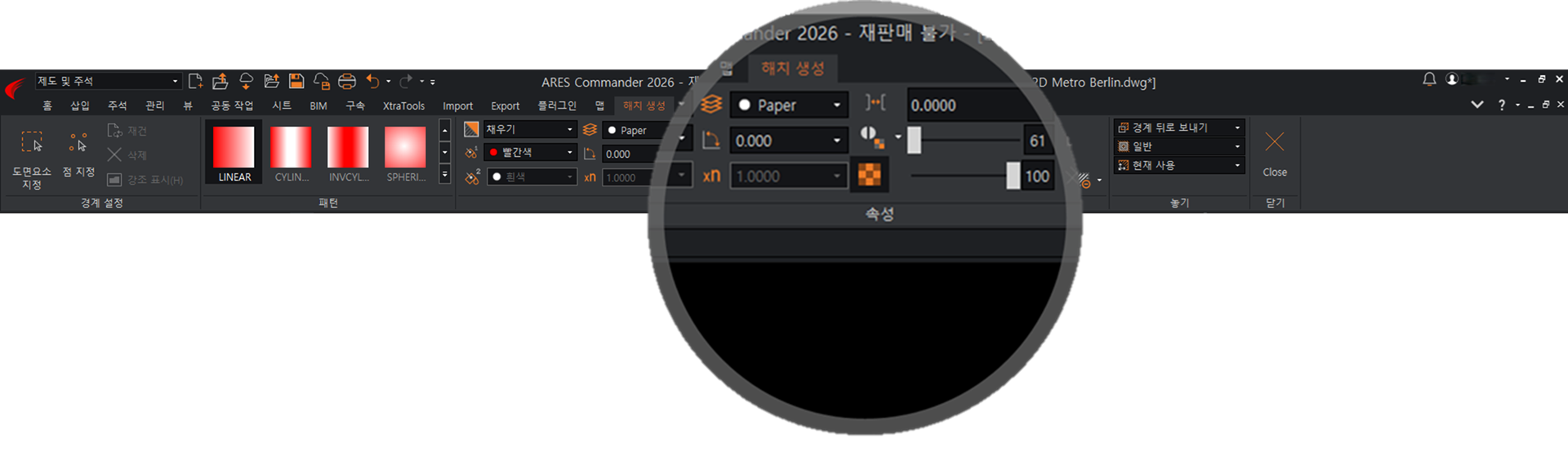

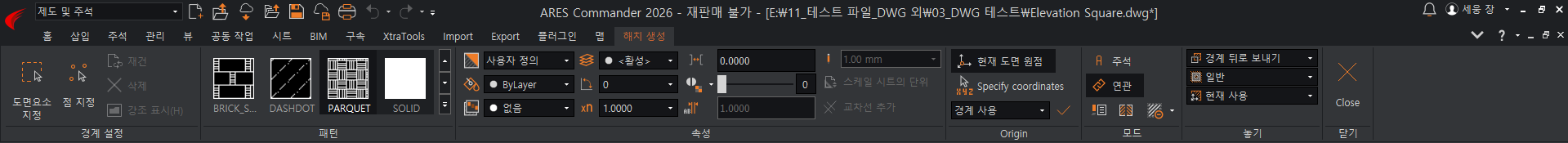

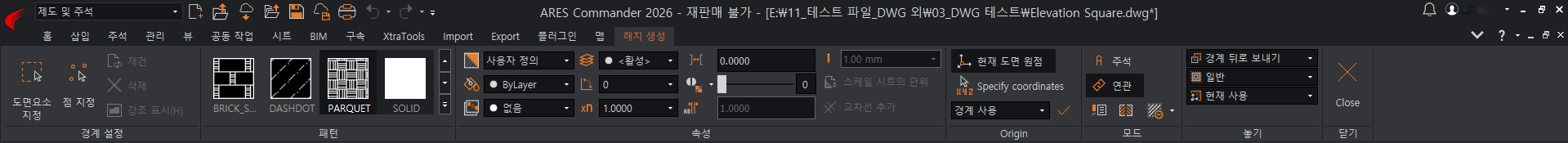

그라디언트 및 패턴에 대한 상황별 리본


상황에 맞는 리본은 사용자에게 도면에서 현재 선택한 항목과 관련된 도구를 제공하므로 명령을 검색하는 데 소요되는 시간을 줄여줍니다.

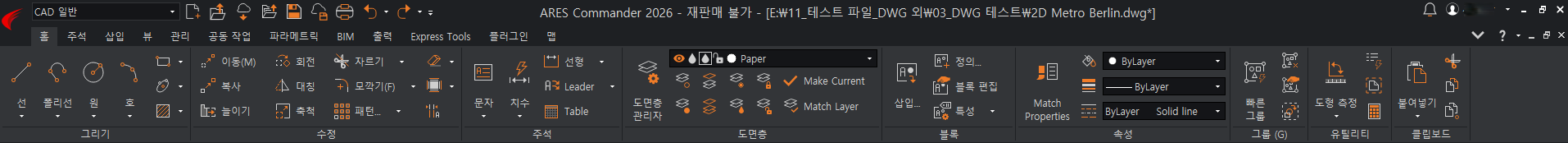

리본 최적화 :

  • 리본 탭이 재구성되어 복잡함을 줄이고, 명령을 추가 탭에 분산하여 명령 접근성 향상
  • 홈 탭은 자주 사용되는 주요 명령에 집중되어 일상 업무의 효율성 향상
  • 명령어 이름 : HATCH와 PATTERN
  • 상황에 맞는 [해지 생성] 탭은 마지막 탭 뒤에 표시 됨
  • 상황에 맞는 리본은 사용자에게 도면에서 현재 선택한 항목과 관련된 도구를 제공하여 명령 검색 시간을 줄여 줌
  • 사용자는 관련 없는 기능 탐색 시간을 줄여 주는 스마트한 도구 제공으로 업무 생산성 향상

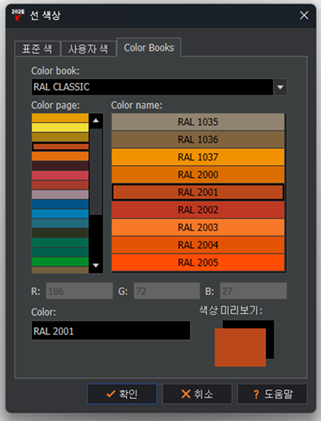

사용자 정의 색상 책(ACB 파일) 지원


ARES Commander는 사용자 지정 색상 팔레트(색상 책이라고도 함)를 지원하여

사용자가 프로젝트 내에서 다양한 표준화된 색상 팔레트에 직접 접근할 수 있습니다.

  • 이 기능은 브랜딩, 업계 규정 준수 또는 재료의 일관된 표현을 위해 정확한 색상 표준을 필요로 하는 전문가에게 이상적인 도구

  • 색상표를 사용하면 사용자는 Pantone 및 RAL 과 같은 인기 색상 시스템에서 정확한 음영을 빠르게 선택하고 적용할 수 있음

  • 디자인 전체에서 시각적 정확성과 일관성을 보장

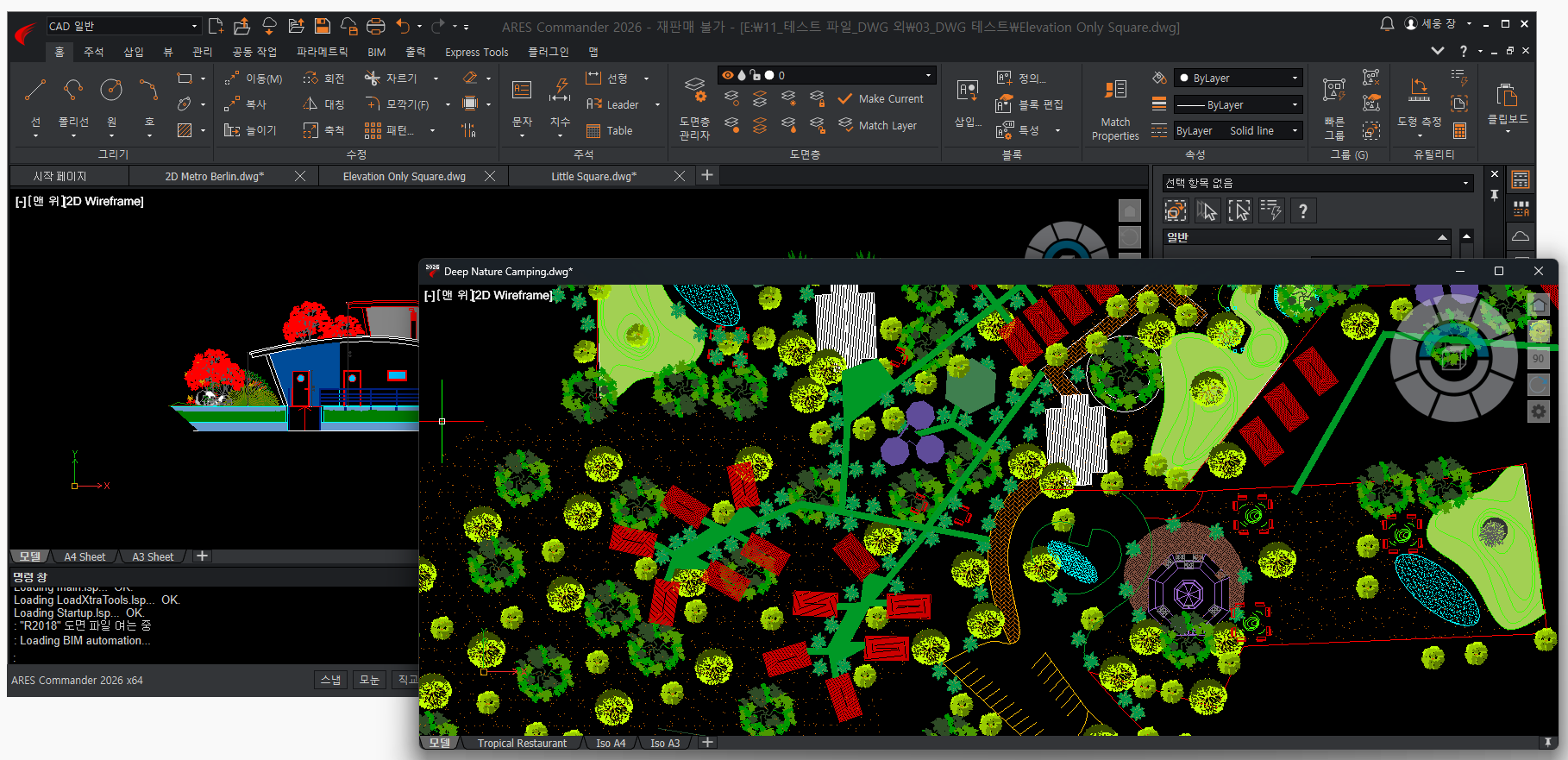

플로팅 창에서 도면 열기


ARES Commander의 새로운 플로팅 문서 창 기능을 사용하면 사용자가 주 애플리케이션 외부의 별도 창에서 도면을 열 수 있습니다.

  • 새로운 워크플로 옵션을 제공하고 비교, 요소 복사 및 붙여넣기, 멀티태스킹을 용이하게 하여 생산성 향상 시킴
  • 여러 도면을 나란히 또는 여러 모니터에 걸쳐 유연하게 볼 수 있음
  • 새 플로팅 창을 만들려면 문서 탭을 기본 창 밖으로 드래그하기만 하면 되고 새로운 플로팅 창은 독립적으로 작동하며 확대/축소 및 탐색 조정 가능

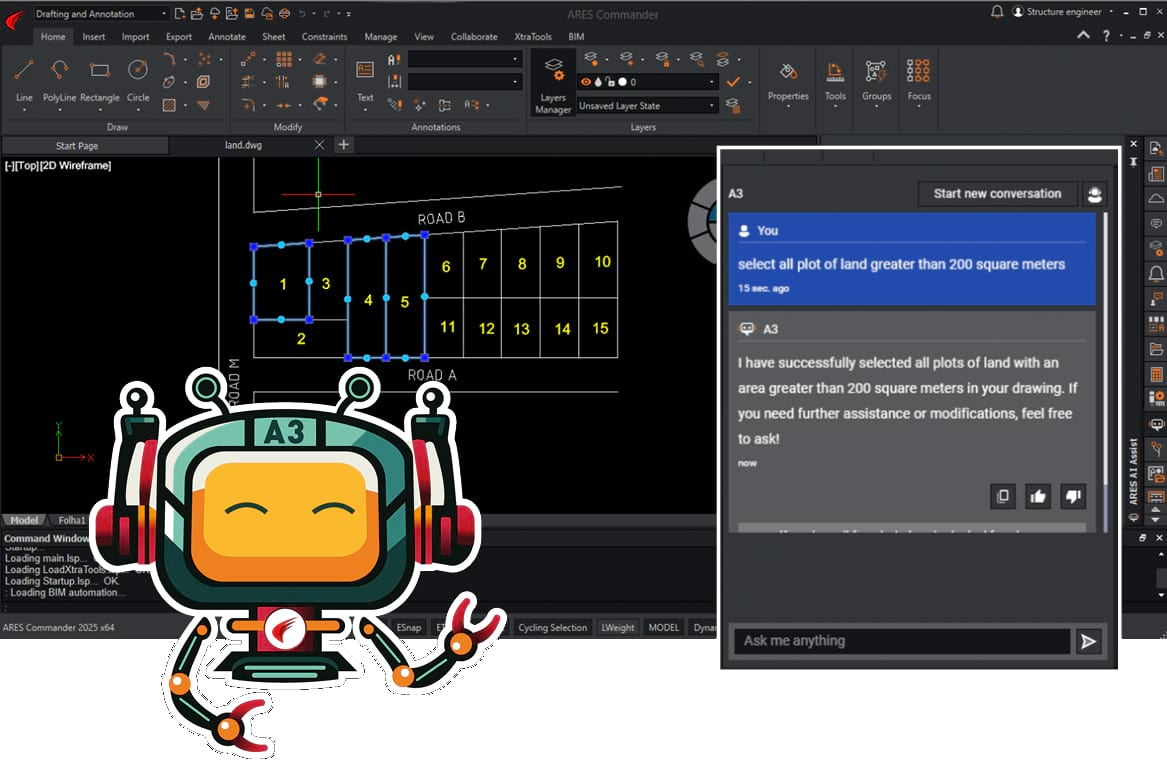

생산성을 높이는 AI 기반 기능


2026 ARES Commander에서는 CAD 지원 기능인 ARES AI Assist(A3)를 통해 이제 사용자가 자연어로 도면을 제어할  수  있습니다.

사용자가 원하는 작업을 간단히 입력하면 A3가 작업을 수행합니다.

  • 예를 들어 "선택한 요소의 색상을 빨간색으로 변경" 또는 "Construction 레이어의 모든 선을 선택"과 같은 명령을 입력하면 A3가 해당 명령을 수행 함
  • 향상된 생산성 및 접근성, 오류 감소을 통하여 향상된 업무 지원
  • A3을 통해 수정할 수 있는 속성 5가지 : 레이어, 색상, 선 종류, 선 두께, 선 크기 등
  • 여러가지 조정이나 복잡한 선택 기준이 필요한 작업의 경우 A3를 이용하여 간단하게 실행할 수 있음

새로운 2D CAD 기능


블록, 동적 블록 및 사용자 지정 블록을 처리하는 더 나은 도구를 통해 더욱 효율적인 워크플로를 구축하세요.

Trinity Block Library 업그레이드 덕분에 블록 삽입에 사용되는 것과 동일한 UI에서 블록을 추가하고 편집할 수 있어 블록 공유가 더욱 간편해졌습니다.

또한 여러 가시성 상태를 완벽하게 지원하므로 사용자 정의 블록은 이제 AutoCAD에서 생성된 동적 블록과 기능적으로 동일합니다.

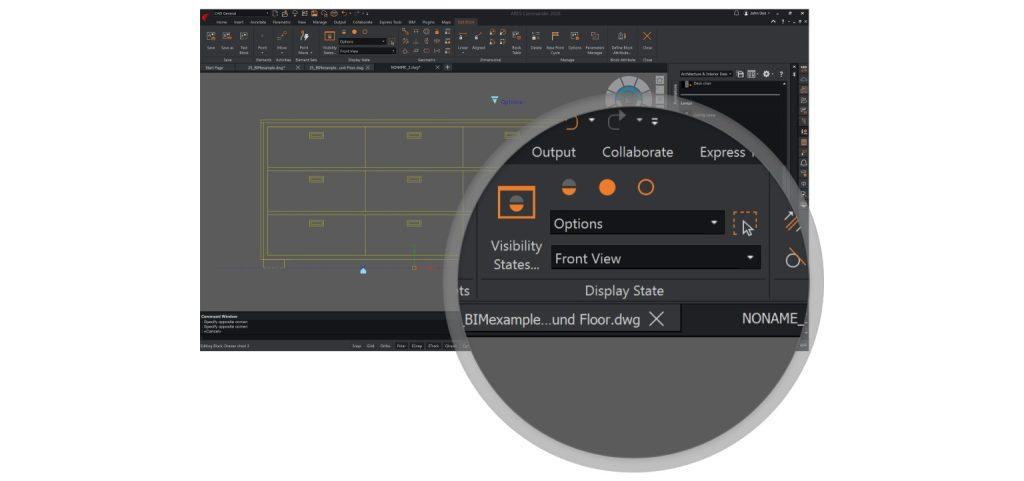

사용자 정의 블록에 여러 가시성 요소 추가 기능


  • 이전 ARES Commander에서 블록당 가시성 요소가 하나만 허용되는 문제 개선
  • 블록 내 개별 엔티티의 가시성을 효율적으로 제어함으로써 가시성 상태를 여러 개 만드는 문제가 줄어듬

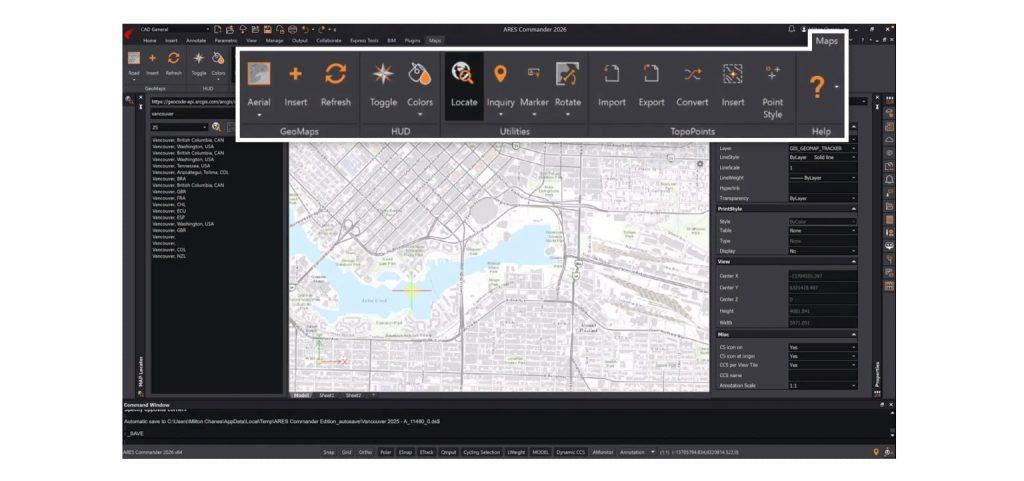

향상된 지도 기능

  • ARES Commander의 지도 기능에 대한 지속적인  최적화
  • 지도 이미지 서비스 쿼리를 위한 로컬 캐싱 시스템 리팩토링과 지도에서 보이는 부분만 로딩하여 데이터 사용량을 최소화하는 타일 기반 로딩 시스템으로 전환
  • 지도 이미지 로딩 시간 단축을 통한 성능향상 및 높은 품질의 지도 이미지 제공

ECW 형식 지원


  • 효율적인 이미지 압축을 위한 ECW 이미지 형식 지원
  • 항공 및 위성 사진과 같은 대규모 이미지에 적합
  • ECW 파일은 내장된 지도 투영 데이터를 포함하고 원격 탐사 및 지리정보시스템(GIS) 애플리케이션에서의 활용도를 높여 줌

새로운 3D CAD 기능

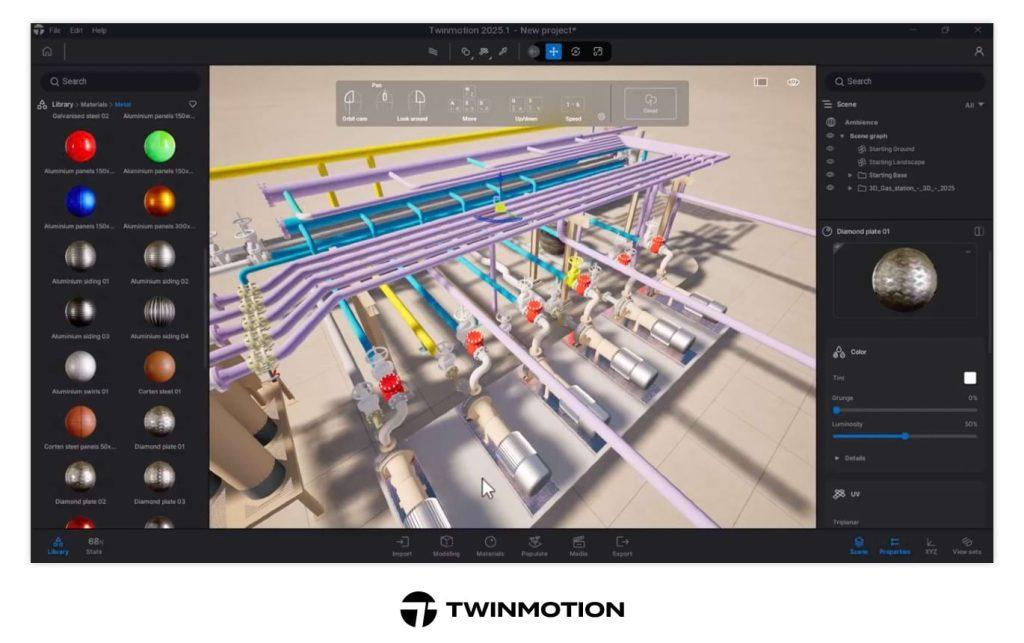

Twinmotion에서 CAD 모델의 3D 렌더링


EXPORTDATASMITH 명령을 사용하면 ARES Commander 사용자는

DWG 콘텐츠를 Datasmith 형식으로 내보낼 수 있으며,

이 파일은 조명, 재질 및 비디오 제작에 대한 다양한 옵션을 제공하는

실시간 렌더링 도구인 Twinmotion과 같은 애플리케이션에서 열 수 있습니다.


특정 유형의 사용자는 Twinmotion 무료 버전을 사용할 수 있습니다.

  • Datasmith 포맷은 DWG 파일의 지오메트리, 재질, 레이어, 객체 속성 및 계층 구조를 그대로 유지함
  • 따라서 가져온 3D 모델은 레이어 구조를 그대로 유지하여 사용자가 트윈모션에서 레이어를 탐색하고, 블록을 검사하고, 재질을 쉽게 지정할 수 있음
  • 트윈모션의 라이브러리는 바로 사용 가능한 소재, 블록, 식물, 가구, 인체 모형 등을 제공함
  • 사용자는 라이브러리에서 원하는 컴포넌트로 소재를 드래그하여 적용할 수 있으며, 트윈모션은 동일한 레이어의 모든 엔티티를 자동으로 업데이트 함
  • 렌더링이 완료되면 사용자는 완성된 프로젝트의 이미지나 비디오를 쉽게 내보낼 수 있음
  • CAD 일반 작업 영역에서는 '내보내기' 드롭다운 메뉴에 'Datasmith 내보내기' 기능이 있음 (제도 및 주석 작업 영역에서는 '내보내기' 탭에도 있음)

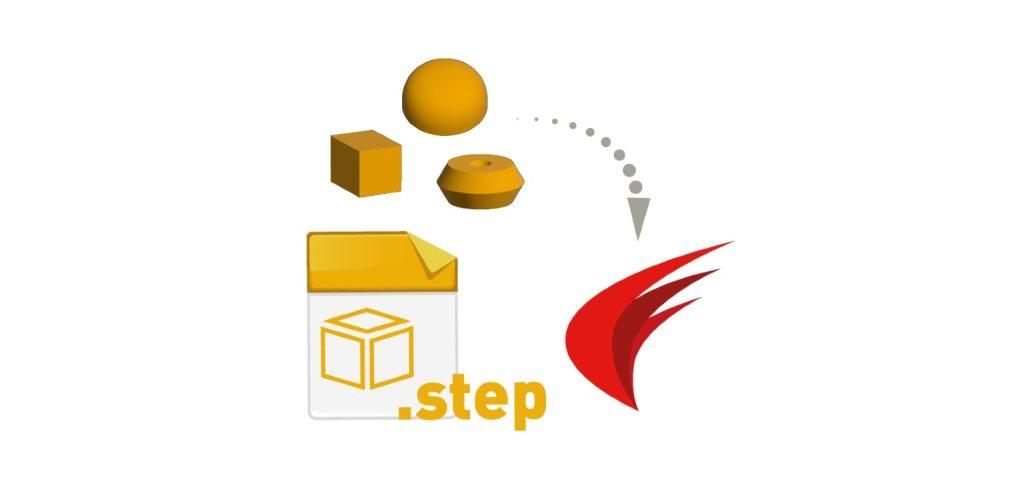

STEP 모델을 ARES Commander로 가져오기


ARES Commander를 사용하면 CAD 데이터 교환에 널리 사용되는 형식인 STEP 파일에서 3D 모델을 가져올 수 있게 됩니다.


  • STEP 가져오기 명령(IMPORTSTEP)이 도입되어 사용자는 STEP 모델을 솔리드 도면 요소로 쉽게 가져올 수 있음
  • 가져온 솔리드는 ARES Commander에서 직접 편집할 수 있어 워크플로우가 간소화되고 사용자가 사용할 수 있는 설계 요소의 범위가 확대됨

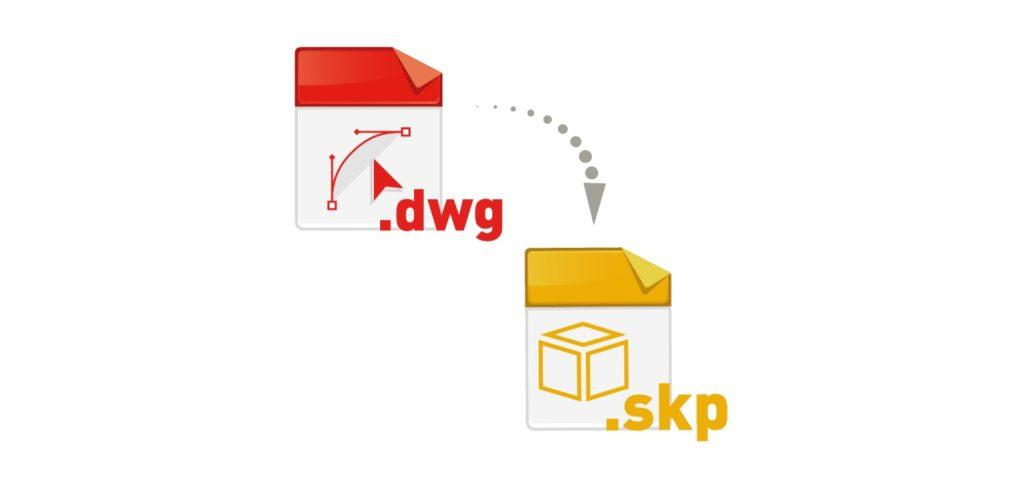

DWG를 SketchUp으로 변환


ARES Commander에서 새로운 Export SketchUp 명령(EXPORTSKETCHUP)을 사용하여 도면을 SketchUp 형식(SKP)으로 직접 내보낼 수 있는 기능이 추가되었습니다.


  • 뷰 모드에 따라 사용자는 현재 도면에서 2D 평면도 또는 3D 요소를 내보낼 수 있음
  • AEC 객체를 포함한 요소는 SketchUp과의 호환성을 위해 선분으로 간소화됨
  • 이러한 향상된 기능은 SketchUp과의 원활한 상호 운용성을 지원하여 설계 팀의 협업 효율성을 높이고, 워크플로우를 간소화하며, 프로젝트 문서의 전반적인 품질과 명확성이 향상됨

ARES Commander 2026을 사용한 DWG 형식의 BIM용 CAD


BIM 프로젝트를 위한 더욱 스마트한 DWG 도면



ARES Commander는 건물 정보 모델링(BIM) 프로그램이 아니며,

Revit이나 다른 BIM 소프트웨어를 대체하는 것을 목표로 하지 않습니다.


오히려 BIM 프로젝트 작업을 위한 동급 최고의 CAD 솔루션으로 설계되어,

전문가들이 CAD와 BIM 간의 오랜 격차를 해소하고 양측 사용자에게 모두 이점을 제공합니다.


ARES Commander의 BIM 기능을 사용하려면 Trinity 구독 또는 유지 관리가 필요합니다.


BIM에서 CAD로 정보가 흐르지 않으면 작업이 낭비됩니다.


Revit® , ArchiCAD® , AllPlan® 과 같은 BIM 소프트웨어 애플리케이션은 주로 3D 건물 설계에 사용됩니다. BIM 프로그램을 사용하여 BIM 모델에서 2D 평면도, 단면도, 입면도를 생성할 수도 있지만, 이것만으로는 모든 용도에 충분하지 않습니다. 예를 들어, 계약업체와 하청업체는 DWG 형식의 더욱 세부적인 2D 시공 도면을 요구합니다.

그 결과, 많은 전문가가 BIM(건축 정보 모델링) 소프트웨어에서 프로젝트를 만들지만, 프로젝트 실행에 필수적인 DWG 형식 도면을 만드는 데는 CAD 소프트웨어에 의존합니다.

안타깝게도 통합 부족으로 인해 두 소프트웨어 간의 정보 흐름이 막히는 경우가 많습니다. AutoCAD를 포함한 거의 모든 DWG 기반 CAD 프로그램은 Revit 및 IFC 형식의 파일을 가져와서 도면을 생성할 수 있는 기능이 없습니다.

이러한 통합 실패로 인해 CAD 사용자는 필요한 도면을 제작하기 전에 기존 BIM 정보를 CAD에서 다시 만들어야 하므로 시간과 노력이 크게 낭비됩니다.

ARES Commander가 BIM 장벽을 극복하는 방법


ARES Commander는 다른 제품과 다릅니다 . 다양한 CAD 도구 외에도 효율적인 새로운 워크플로우를 지원하는 고유한 BIM 전용 기능이 포함되어 있습니다. ARES Commander 사용자는 하나 이상의 Revit 또는 IFC 프로젝트를 가져온 후 BIM 데이터에 쉽게 액세스하고, 시각화하고, 심지어 내보낼 수 있어 더욱 정확한 분석과 결정을 내릴 수 있습니다. BIM 필터를 사용하면 객체 유형, 분야, 레벨 또는 건물별로 데이터를 정렬하고 필요한 정보만 추출할 수 있습니다. 마지막으로, BIM 객체에 포함된 인텔리전스를 활용하여 더욱 스마트한 DWG 도면을 생성 할 수 있습니다.

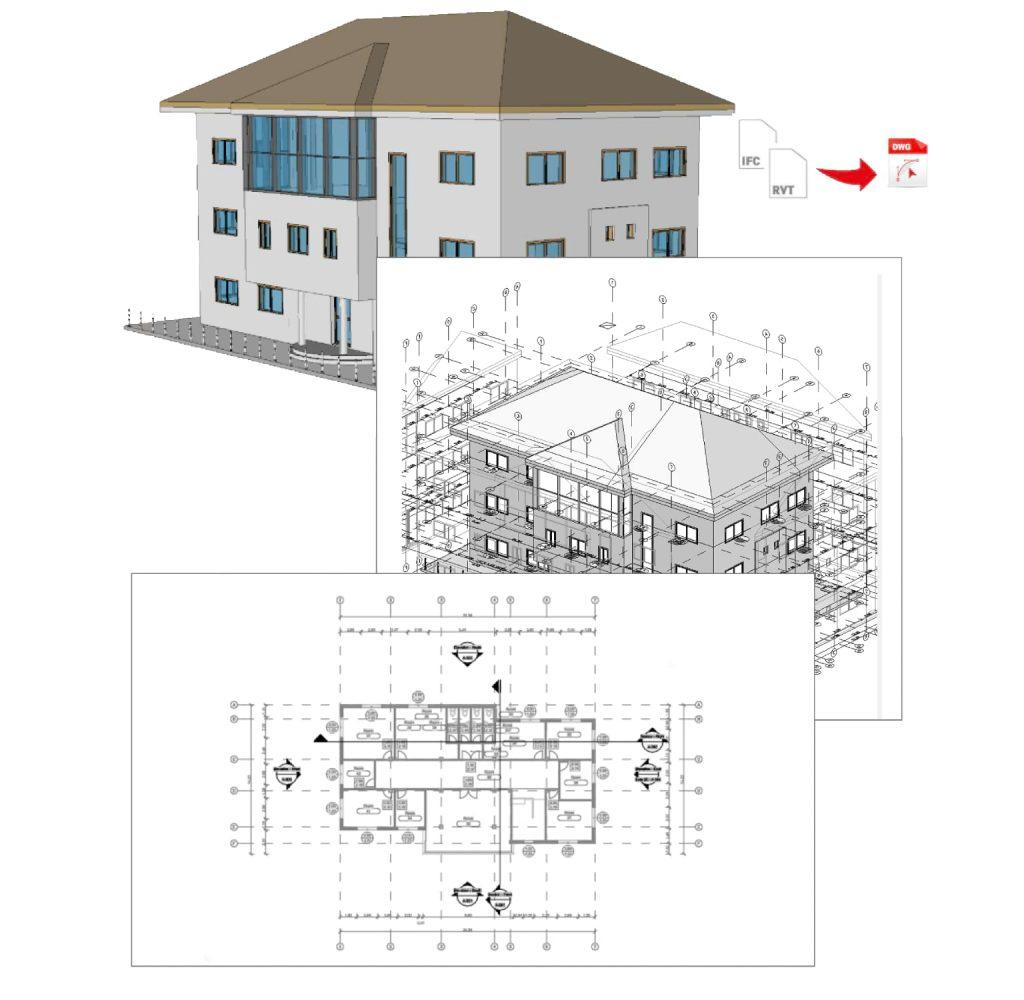

도면 생성 프로세스 자동화


ARES Commander의 BIM 도면 자동화 기능 덕분에 평면도, 단면도, 입면도를 포함한 모든 DWG 형식 도면을 사용자가 지정한 스크립트에 따라 자동으로 생성할 수 있습니다. 기존의 BIM-CAD 워크플로우와 달리, 사용자는 BIM 모델에서 정보를 다시 생성할 필요가 없습니다. 대신, ARES Commander는 연관된 BIM 엔티티의 상세 속성을 읽고 추출하여 주석을 추가하는 등의 작업을 수행합니다.

사용자는 ARES Commander를 믿고 도면 제작이라는 필수적이지만 지루한 작업을 맡길 수 있으며, 그 동안 다른 작업에 집중할 수 있습니다.

BIM 도면을 손쉽게 최신 상태로 유지


BIM 모델은 프로젝트 진행 과정에서 많은 변화를 겪으며, 최신 상태를 유지하기 위해 관련 DWG 도면을 반복적으로 업데이트하거나 완전히 다시 제작해야 합니다. 이 과정을 수동으로 수행하면 막대한 자원 낭비가 발생하고 실수가 빈번하게 발생합니다.

반면 ARES Commander를 사용하면 DWG 도면을 자동으로 업데이트할 수 있습니다. 도면이 생성된 BIM 프로젝트와의 연결을 유지하기 때문입니다. 도면의 모든 상속된 지오메트리, 치수 및 레이블은 BIM 모델을 다시 로드할 때 자동으로 업데이트됩니다. 사용자가 도면에 추가한 모든 CAD 지오메트리는 그대로 유지됩니다.

궁극적으로, 매년 확장되고 있는 ARES Commander의 BIM 전용 기능은 중복 작업을 줄이고 두 가지 분야 간의 협업을 개선하여 하나 가 되어 훨씬 더 효율적으로 작업할 수 있도록 해줍니다.

BIM 기능을 위한 새로운 CAD

BIM 도면 자동화 개선


사용자 정의 가능한 스크립트를 통해 일관된 프로젝트 문서 생성을 용이하게 하는 BIM 도면 자동화를 도입한 이래로, 우리는 계속해서 새로운 기능을 추가해 왔습니다.

새로운 버전에는 사용자가 가져온 BIM 모델을 더 효과적으로 작업하고, 자동으로 적용된 기호로 도면 요소를 명확하게 표현하고, 도면을 타일로 분할하는 등 향상된 기능이 포함되어 있습니다.


" BIM에서 2D DWG로 " 라는 도면 자동화 작업은 다음 단계를 차례로 자동화합니다.

  1. Revit 또는 IFC 파일 가져오기
  2. BIM 모델을 분할하여 3D 뷰가 있는 하나의 주요 DWG 도면 + 여러 개의 2D DWG 도면 생성 (각 레벨에 대한 하나의 평면도, 건물의 각 측면에 대한 하나의 입면도 및 일부 단면도)
  3. 벽, 창, 문의 BIM 속성을 읽어 각 DWG 파일에 자동으로 치수 생성
  4. BIM 객체의 속성을 읽고 다른 엔터티와 겹치지 않도록 자동으로 이러한 레이블을 배치하여 문, 창 및 공간에 대한 자동 레이블 생성
  5. 선택한 템플릿에서 인쇄할 준비가 된 시트를 자동으로 생성

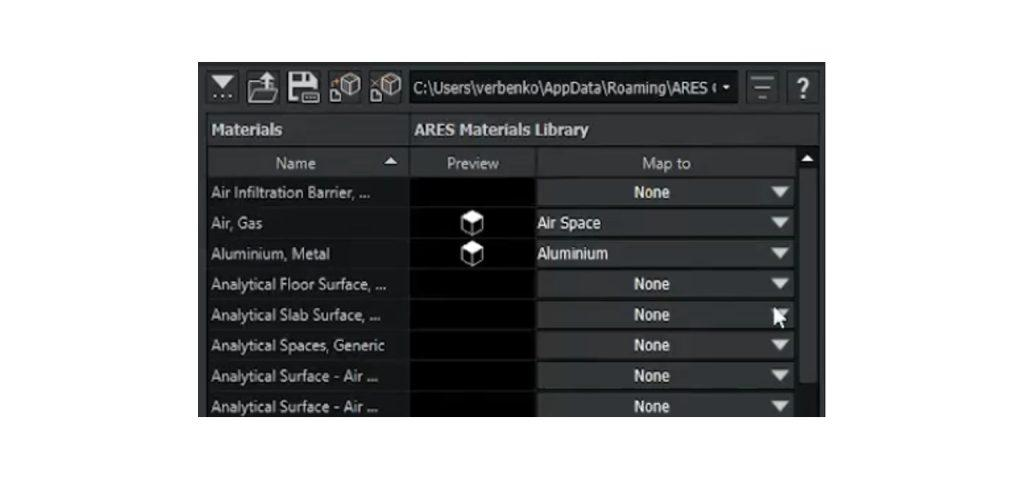

BIM 재료 라이브러리 편집기


재료 해치는 건축 도면에서 중요한 역할을 하며 시각적 표현이 기능적, 미적, 기술적 요구 사항에 부합하도록 보장합니다.

해치 재료 맞춤 설정은 고유한 프로젝트 요구 사항을 정확하게 반영하고, 가독성을 향상시키고, 표준을 준수하며, 회사 스타일을 돋보이게 하는 데 매우 중요합니다. 이러한 요구를 충족하기 위해 ARES Commander는 곧 재료 라이브러리를 맞춤 설정할 수 있는 향상된 사용자 인터페이스(UI)를 제공할 예정입니다.

이 UI는 사용자에게 설계에 대한 제어력을 높여 절단 요소와 투영 요소 모두의 색상, 해치 패턴, 경계 모서리 및 기타 속성을 쉽게 수정할 수 있도록 지원합니다.

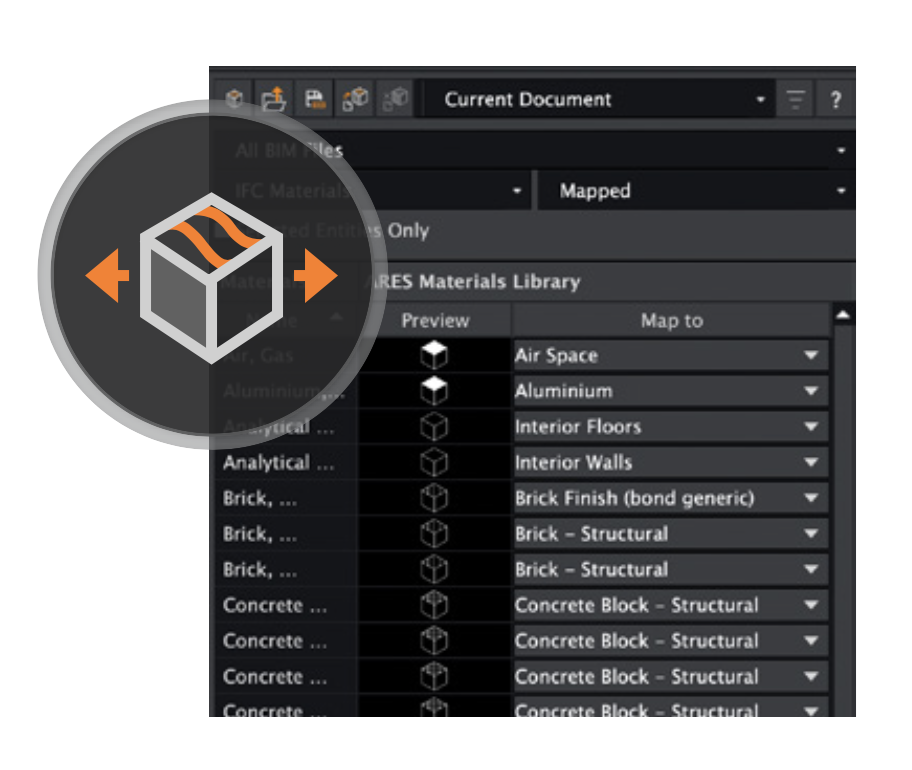

BIM 요소에 대한 재료 매핑 공유


팀으로 작업하려면 모든 구성원이 동일한 표준을 사용해야 합니다. 따라서 BIM 요소에 대한 재료 매핑을 내보내고 가져오는 기능을 도입합니다.

BIM Material Mapper를 사용하면 2D 도면에서 BIM 자재 표현을 사용자 정의하고 구성을 JSON 파일로 저장하여 손쉽게 공유하고 재사용할 수 있습니다.


이 기능을 사용하면 자재 매핑에 대한 회사 설정을 JSON 형식으로 내보내 동료와 공유하여 프로젝트 참여자와 관계없이 일관된 결과를 보장할 수 있습니다.

이 기능은 시간을 절약할 뿐만 아니라 조직 내 도면 표준화를 위한 강력한 도구입니다.


사용자는 여러 구성 파일을 저장하여 건축 계획, 구조 설계, 방화 등급, 영업 프레젠테이션 등 다양한 도면 스타일을 생성하고 전환할 수 있습니다.

CAD 기능 성능 및 안정성 향상


CAD 소프트웨어가 업무의 핵심이라면, 그 성능과 안정성은 모든 업무에 영향을 미칩니다.
Graebert는 더욱 빠르고 원활한 소프트웨어 경험을 제공하기 위해 최선을 다하고 있으며,

이를 통해 사용자는 중요한 업무에 집중할 수 있습니다.

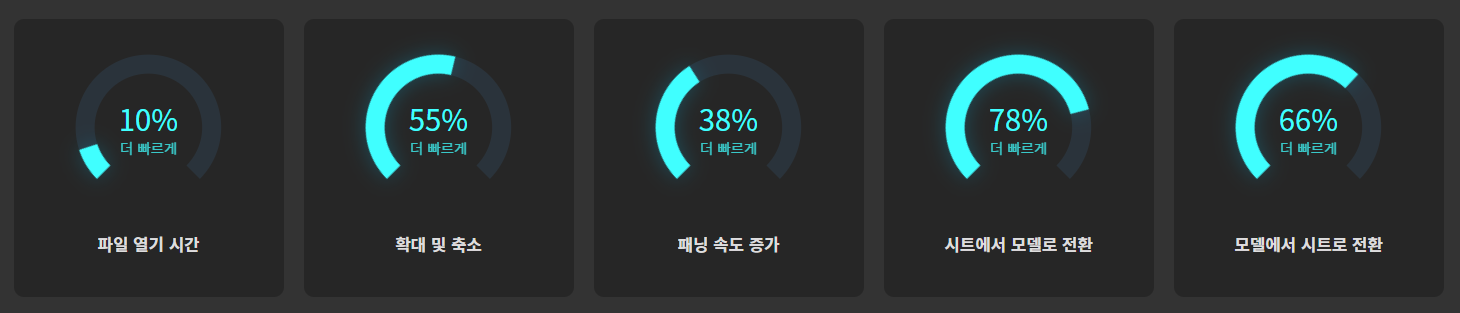

수치가 이를 증명합니다 .

올해는 여러분의 워크플로우를 향상시키기 위해 성능과 안정성을 우선했습니다.

향상된 ARES Kudo 기능

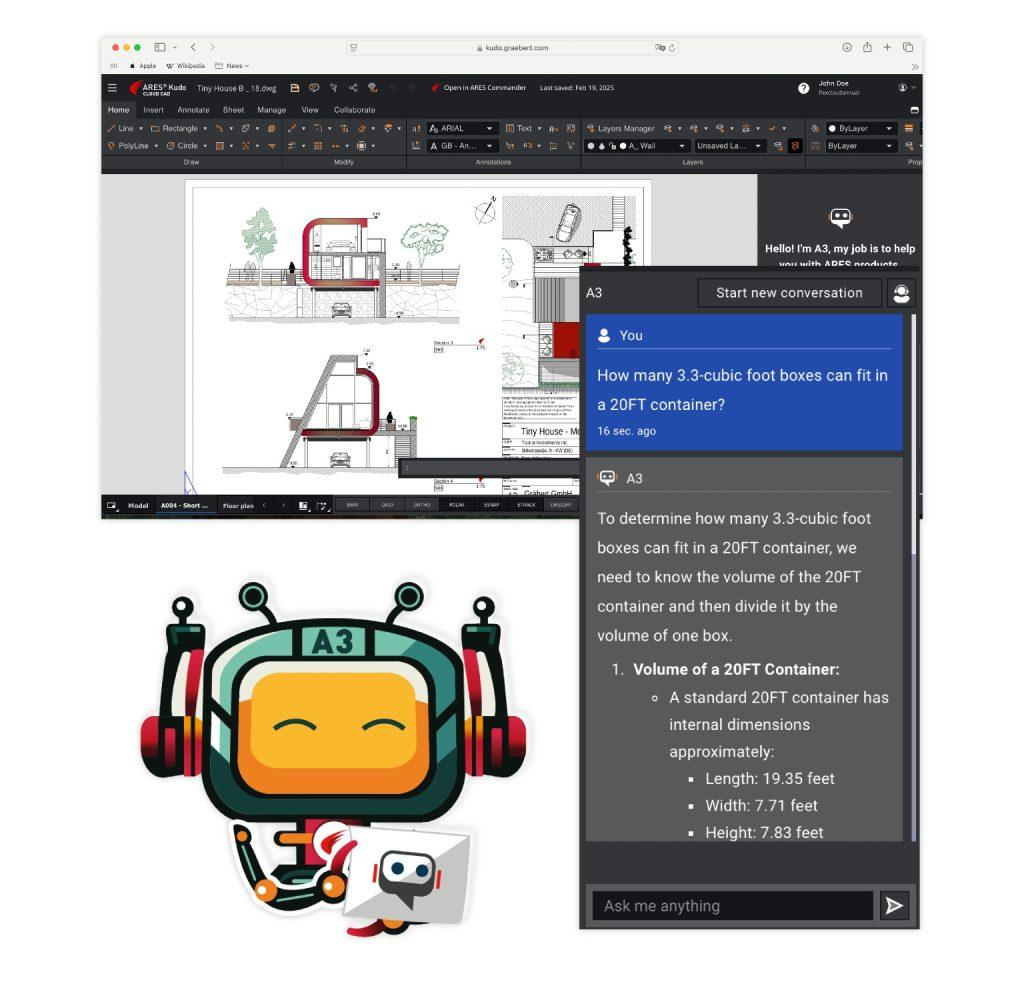

ARES Kudo의 ARES AI 지원(A3)


ARES AI Assist(A3)는 ARES Kudo에 친절한 가이드가 있는 것과 같습니다. A3는 OpenAI 기술로 구동되는 인공지능입니다.


ARES 사용자를 다음과 같은 방법으로 돕도록 훈련되었습니다.

  • 소프트웨어의 다양한 기능을 사용하는 방법을 설명합니다.
  • 사용자 인터페이스에서 기능 찾기
  • 사용자 인터페이스 사용자 정의
  • 업계별 조언 제공
  • 변환 및 계산 수행
  • 텍스트를 다른 언어로 번역

A3는 숙련된 사용자에게 계산, 기술적인 질문에 대한 답변, 텍스트 번역 등을 통해 도움을 줄 수 있습니다.

모든 유형의 사용자에게 소프트웨어 학습 및 사용을 훨씬 쉽고 즐겁게 만들어 주는 유용한 보조 도구입니다.

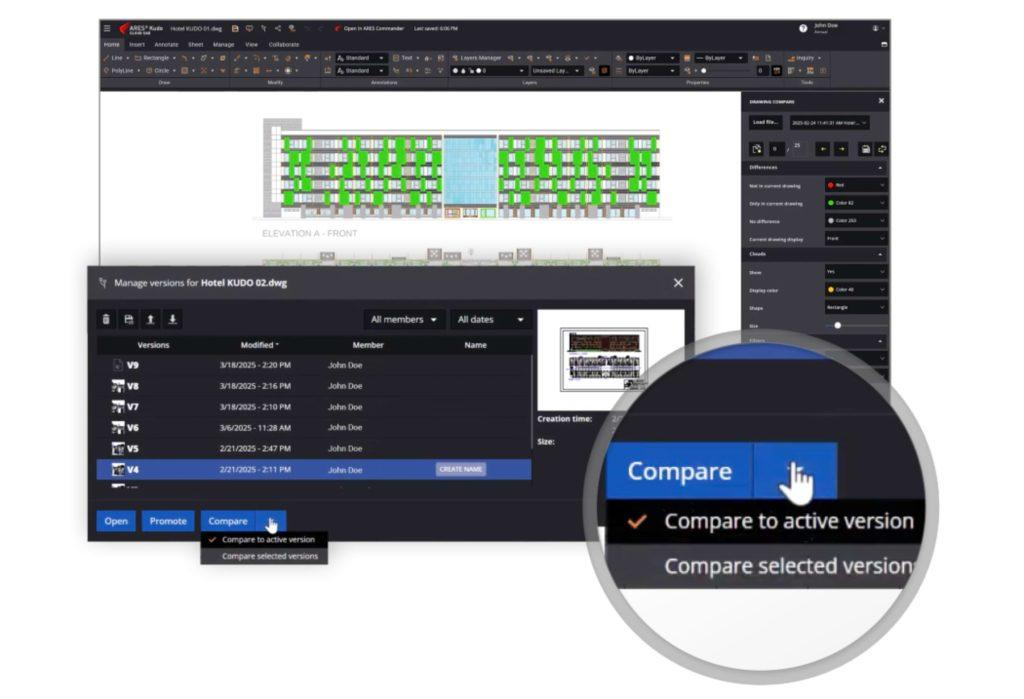

버전 비교 및 새 버전 기록 관리자


ARES Kudo의 버전 기록 관리자가 강력한 새로운 기능으로 재설계되었습니다.


  • 사용자는 도면의 여러 버전을 비교할 수 있으며, 변경 사항은 색상으로 강조 표시
  • 예를 들어, 동료가 업데이트한 최신 버전과 일주일 전에 저장된 버전을 비교할 수 있음
  • 사용자는 저장된 버전에 "고객 버전" 또는 "최종 버전 1"과 같이 이름을 지정하여 더욱 체계적인 정리 가능
  • 이를 통해 진행 상황을 쉽게 추적하고, 변경 사항을 되돌리고, 필요에 따라 이전 버전 복원 등 기록 관리자 신규 기능

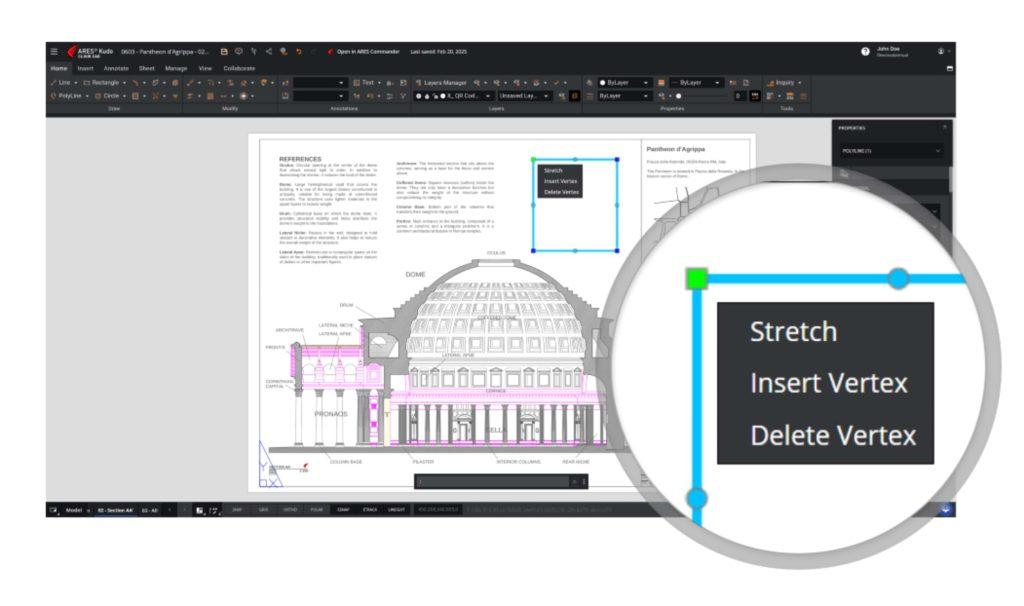

다기능 그립


ARES Kudo의 다기능 그립 기능은 엔티티를 보다 효율적으로 편집할 수 있도록 상황에 맞는 그립 옵션을 제공하여 객체 조작을 향상시킵니다.


이제 폴리라인에 다기능 그립을 사용할 수 있어 지오메트리를 직접 수정할 수 있는 직관적인 방법을 제공합니다. 사용자는 별도의 명령을 활성화하지 않고도 그립을 사용하여 빠르게 편집할 수 있습니다.

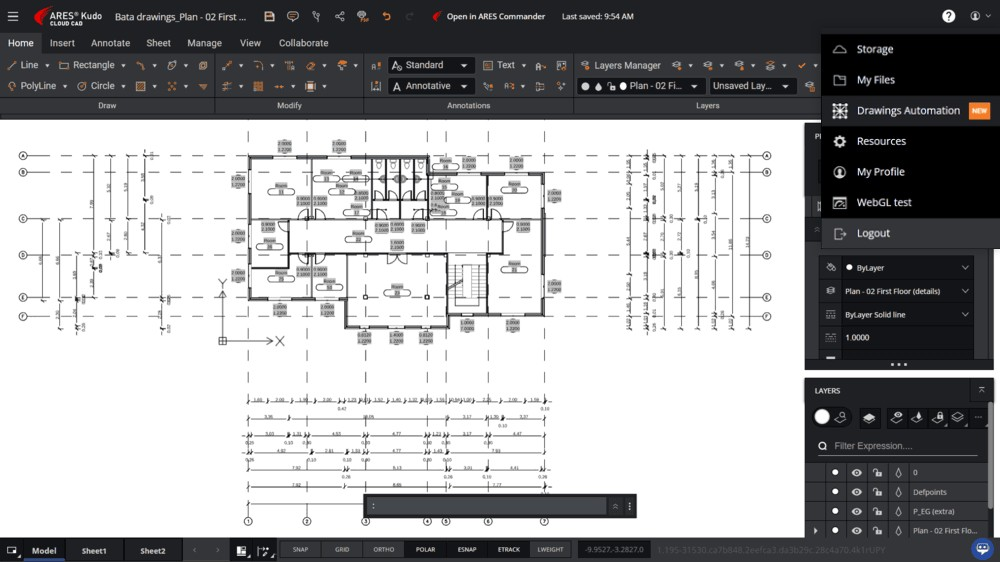

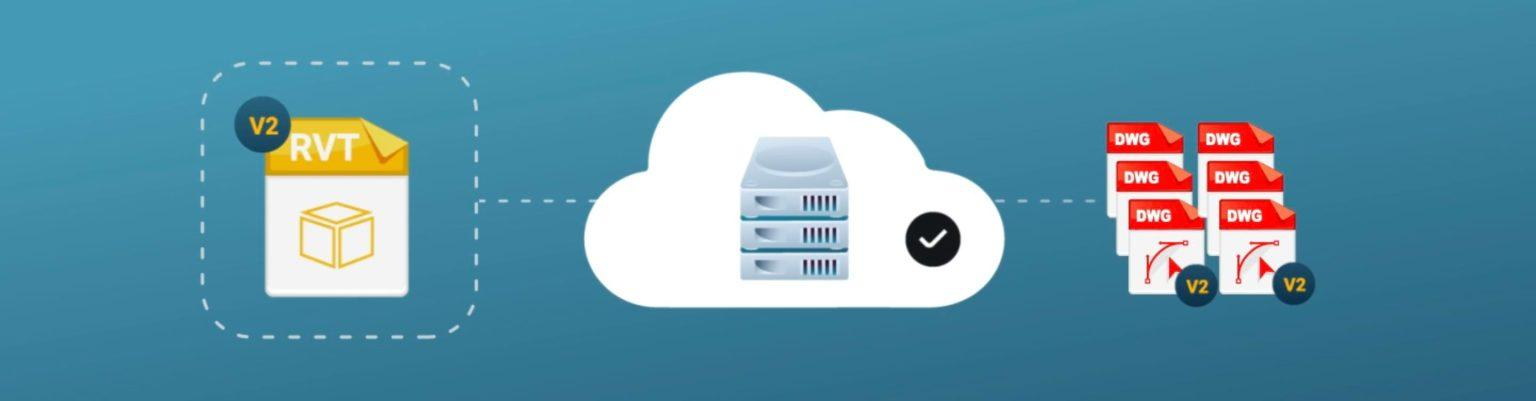

온라인 BIM 도면 자동화


새로운 자동화 기능은 Graebert의 BIM-to-DWG 도면 자동화 기능을 클라우드까지 확장합니다.

ARES Kudo 사용자는 이제 Revit 또는 IFC 파일에서 2D 평면도, 단면도, 입면도를 자동으로 생성할 수 있으며, 모든 작업은 서버 기반 시스템에서 원활하게 처리됩니다.


  • 사전 정의된 설정을 사용하여 BIM 모델을 DWG 또는 PDF로 빠르고 쉽게 변환
  • 나중에 BIM 모델이 업데이트되면 문서를 처음부터 다시 만들 필요 없이 간단한 업데이트로 처리(자동화 기술 지원으로 개별 수작업이 필요 없음)
  • 작업 순서

         1. 먼저, 사용자는 수행할 작업 유형을 선택한 후, RVT 또는 IFC 형식 중 자동화

            할 파일을 선택

         2. 생성된 모든 도면에 적용될 템플릿(ISO 또는 ANSI)을 선택

         3. 자동화를 한 번만 실행하거나, 작업을 반복적으로 또는 특정 날짜에 수행해야

             하는 경우 반복 또는 예약 작업 설정

         4. 마지막으로 결과를 저장할 클라우드 저장소 위치를 선택

  • 사용자는 언제든지 자동화 상태를 확인하고 완료 여부, 진행 중 여부 또는 오류 발생 여부를 확인 가능
  • 작업이 완료되면 사용자에게 이메일 알림 전송
  • 자동화는 반복적인 작업을 일관되고 정해진 시간 내에 수행함으로써 시간을 절약하고, 오류를 줄이며, 효율성을 향상시켜 줌

ARES Touch 새로운 기능

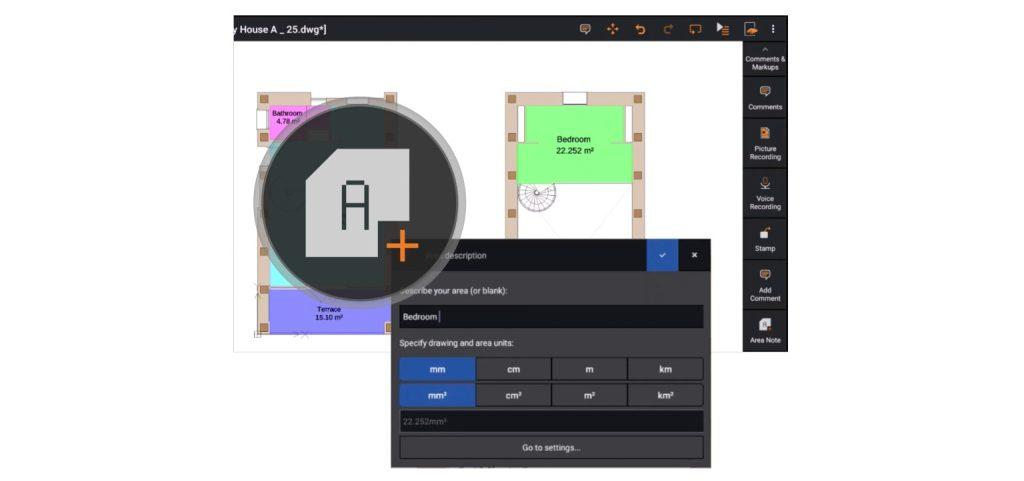

새로운 영역 노트 명령


Area Note(AREANOTE/영역 주석)는 도면 내부의 특정 영역(예: 방이나 필드)을 다양한 표준 색상과 투명 효과를 사용하여 강조 표시하는 새로운 명령입니다.

이 새로운 주석 도구는 사용자가 면적을 계산하고 색상과 이름으로 표현할 수 있도록 도와줍니다.


  • 영역 선택은 내부 점을 사용하거나 점이 있는 윤곽선을 선택하여 선택
  • 선택된 해당 영역은 사용자가 선택한 색상으로 채워지며, 투명도 유무 선택 가능
  • 이 명령은 명령 목록이나 메뉴(주석 > 면적 주석)에 있음
  • 이 기능은 도면 단위로 표시되는 면적의 크기를 자동으로 계산하여 삽입하고, 모든 영역에 사용자 정의 설명을 추가 함
  • 영역은 블록 속성을 가진 익명 블록으로 생성되므로 속성 팔레트에서 레이블, 색상 등을 변경할 수 있음

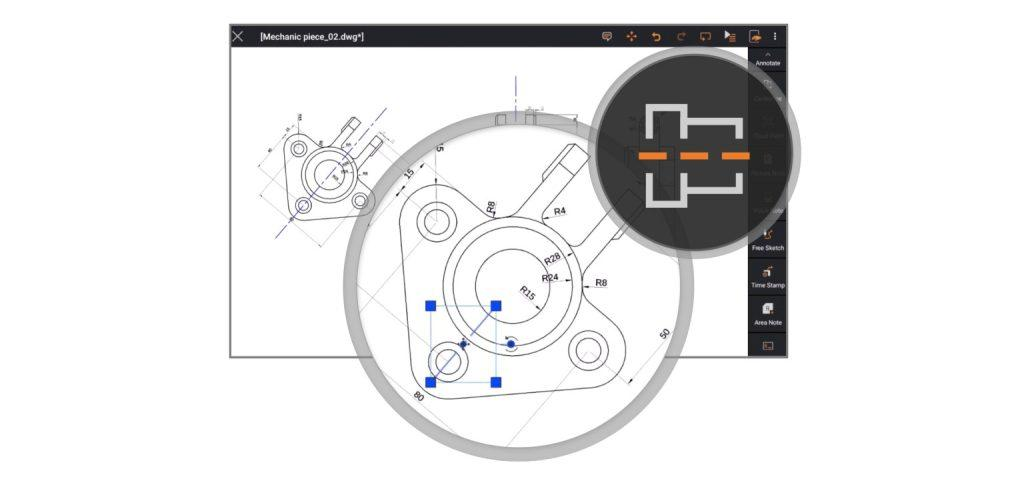

중심선 명령


ARES Touch는 새로운 주석 중심선을 도입했습니다.

CENTERLINE 명령을 사용하여 중심선을 생성합니다. 중심선의 연장선을 윤곽선을 정의하는 도면요소보다 크게 설정할 수 있습니다.


  • Centerline은 선, 호, 폴리선 세그먼트 중심 기준으로 생성
  • 선형 윤곽선은 평행할 필요는 없으며, 이 경우 생성되는 선은 이등분선을 나타냄
  • 두 도면요소의 길이는 서로 다를 수 있음

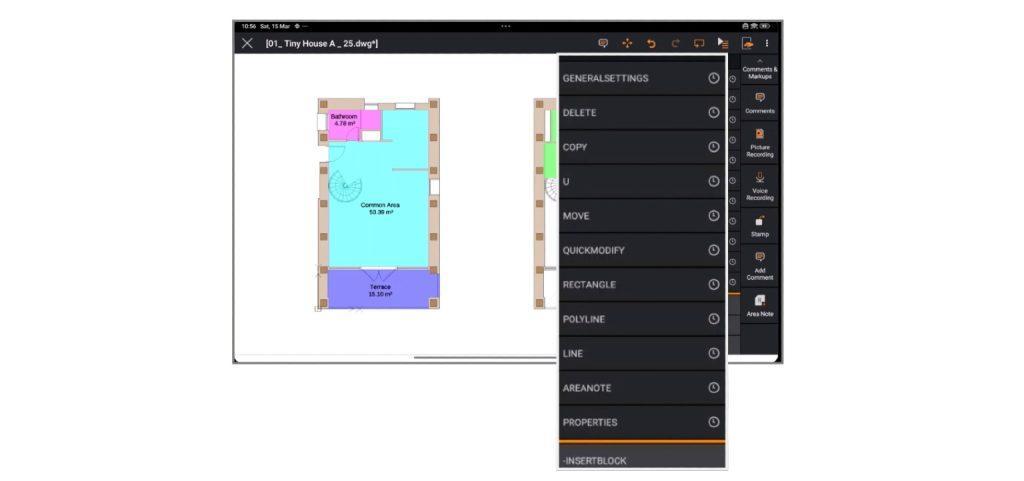

최근 사용한 명령에 빠른 접근


모바일 장치에서는 화면이 매우 제한적이기 때문에 소프트웨어에 포함된 많은 기능을 모두 배치하는 것이 어렵습니다.

ARES 메뉴는 많은 명령을 포함하고 있으며, 일부는 상위 레벨에, 일부는 하위 레벨에 배치되어 있습니다.


  • 이 새로운 기능은 가장 최근 사용 명령은 메뉴 상단에 저장되며, 실행 명령 목록 기능을 통해 쉽게 반복 실행할 수 있음

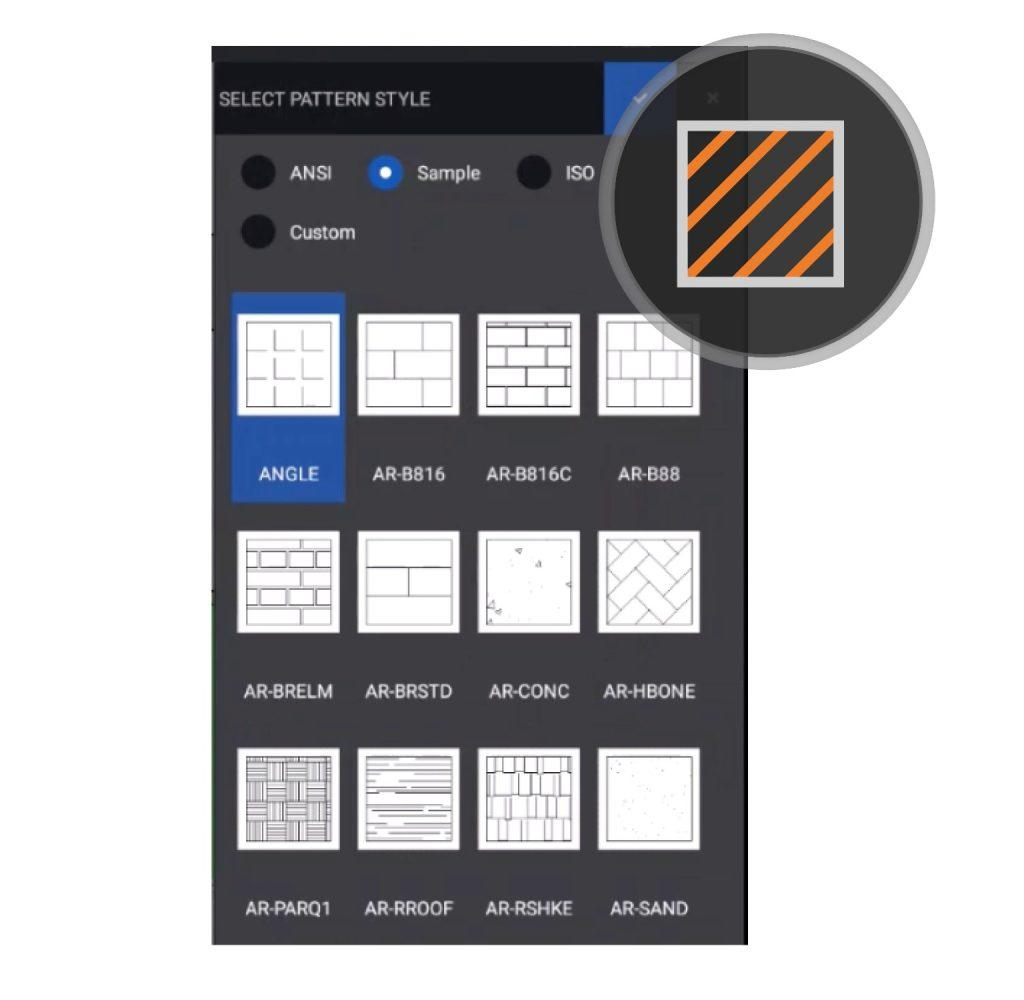

해치 패턴 스타일 미리보기


이 새로운 미리보기 기능 덕분에 지원되는 모든 패턴 유형에 대해 사용 가능한 해치 패턴 스타일 목록을 모두 볼 수 있습니다.


  • 해치 패턴 스타일 목록에 있는 미리보기를 통하여 필요한 패턴 손쉬운 선택

ARES Commander

ARES Commander 2025 신규 기능

ARES Commander 2024 신규 기능

ARES Commander 2023 신규 기능

ARES Commander 2022 신규 기능

*** AutoCAD, DWG는 Autodesk의 등록상표입니다.

TOP
